El manual de la máquina de sellado de llenado de cápsulas de café H2
Tabla de contenido
¿Cuál es la estructura principal de la máquina llenadora y selladora de cápsulas de café H2?
La estructura de la máquina llenadora y selladora de cápsulas de café H2 incluye el clasificador y alimentador de cápsulas vacías, el transportador de cápsulas vacías y la zona de llenado y sellado.
1.1 El clasificador y alimentador de cápsulas vacías y el transportador de cápsulas vacías
Con una placa vibratoria, el dispositivo clasificador y alimentador de cápsulas vacías se utiliza para clasificar todos los vasos vacíos desorganizados para que puedan ordenarse uno por uno en el transportador. Para la máquina llenadora y selladora de cápsulas de café H2, habría 2 carriles de transportador. El transportador entregará todos los vasos vacíos clasificados a la zona de llenado y sellado.
1.2 La zona de llenado y sellado de la máquina de llenado y sellado de cápsulas de café H2
La zona de llenado y sellado consta del dispositivo de alimentación de cápsulas de aluminio, el sistema de llenado de café en polvo, el sistema de lavado con nitrógeno, el sistema antiestático, el sistema de apisonamiento de café en polvo y limpieza de bordes de cápsulas, la estación de corte y sellado de película en rollo, la segunda estación de sellado y transportador.
El dispositivo de alimentación de cápsulas de aluminio.
Las cápsulas se almacenan aquí y se entregan al transportador. Básicamente, la función de este dispositivo es similar al dispositivo clasificador y alimentador de cápsulas vacías, que entrega las cápsulas de café al transportador de cápsulas. Pero la diferencia se basa en los tipos de cápsulas de café, el dispositivo clasificador y alimentador de cápsulas vacías se utiliza para clasificar aquellas cápsulas de café que no son fáciles de apilar aprovechando el dispositivo vibratorio.
El sistema de llenado de café en polvo
Este sistema de llenado de café en polvo tiene un silo de café en polvo cónico que puede contener café en polvo, cacao, hojas de té u otro tipo de gránulos. El café en polvo se llenará en el café encapsulado en la posición del transportador.
El sistema de lavado de nitrógeno
El sistema de lavado con nitrógeno se utiliza para mantener el nitrógeno descargado durante el proceso de llenado y sellado para garantizar la frescura del café en polvo y prolongar la vida útil de las cápsulas de café llenas y selladas.
el antiestático sistema
La electricidad estática puede generarse durante el proceso de llenado y sellado, lo que es perjudicial para la calidad de las cápsulas de café y su producción, y también para la máquina misma. La electricidad estática puede causar la deposición de polvo durante la producción para bloquear las tuberías. El sistema antiestático llevará a formar una capa conductora en la superficie de las partes de la máquina, reduciendo así su resistividad superficial y permitiendo que la carga estática que se ha generado se escape rápidamente.
El sistema de apisonamiento de café en polvo y limpieza de bordes de cápsulas
Este sistema consiste en apisonar el polvo de café en las cápsulas de café, para extraer el aire del interior. También hay una función de limpieza de bordes para garantizar un sellado completo.
La estación de corte y sellado de film en rollo
El sistema de corte de película en rollo cortaría la película en la forma de la tapa que coincide con el tamaño de la boca de las cápsulas de café. Y el sistema lo entregaría a la estación de sellado para sellar la película a las cápsulas de café.
La segunda estación de sellado y transportador.
La segunda estación de sellado es para asegurarse de que el sellado esté lo suficientemente apretado y completo. El transportador sacaría las cápsulas de café bien llenas y selladas.
¿Cómo conectar el clasificador y alimentador de cápsulas vacías a la máquina llenadora y selladora de cápsulas de café H2?
En general, el dispositivo de clasificación y alimentación de cápsulas vacías se enviará por separado. Por lo tanto, después de recibir este dispositivo y la máquina llenadora y selladora de cápsulas de café H2, el cliente deberá vincularlos.
La clave es colocar la máquina 2 en la posición correcta, de modo que el transportador del dispositivo de clasificación y alimentación de cápsulas vacías (2 carriles) se alinee con el transportador de la máquina llenadora y selladora de cápsulas de café H2, de modo que las cápsulas vacías se pueden entregar desde el dispositivo de clasificación y alimentación sin problemas.
Después de colocar el dispositivo en la posición correcta, se deben conectar las 2 tuberías.
Además, conecte la tubería relacionada con la placa vibratoria. Una vez que está conectado y el interruptor está encendido, el dispositivo está listo para funcionar.
¿Cómo se realiza la limpieza de la tolva que contiene el café en polvo?
En primer lugar, busque el tornillo en el lateral de la tolva. Soltar un poco el tornillo. La cubierta se podrá quitar.
Saque la cubierta inferior. Entonces toda la tolva podría alejarse de la máquina.
Coloque un recipiente en la boquilla de la tolva para recoger los residuos de café en polvo después de la limpieza.
El siguiente paso es encontrar la "tolva limpia" en la pantalla y hacer clic en el botón "ejecutar". Entonces, el residuo de café en polvo se limpiará y se tirará al contenedor.

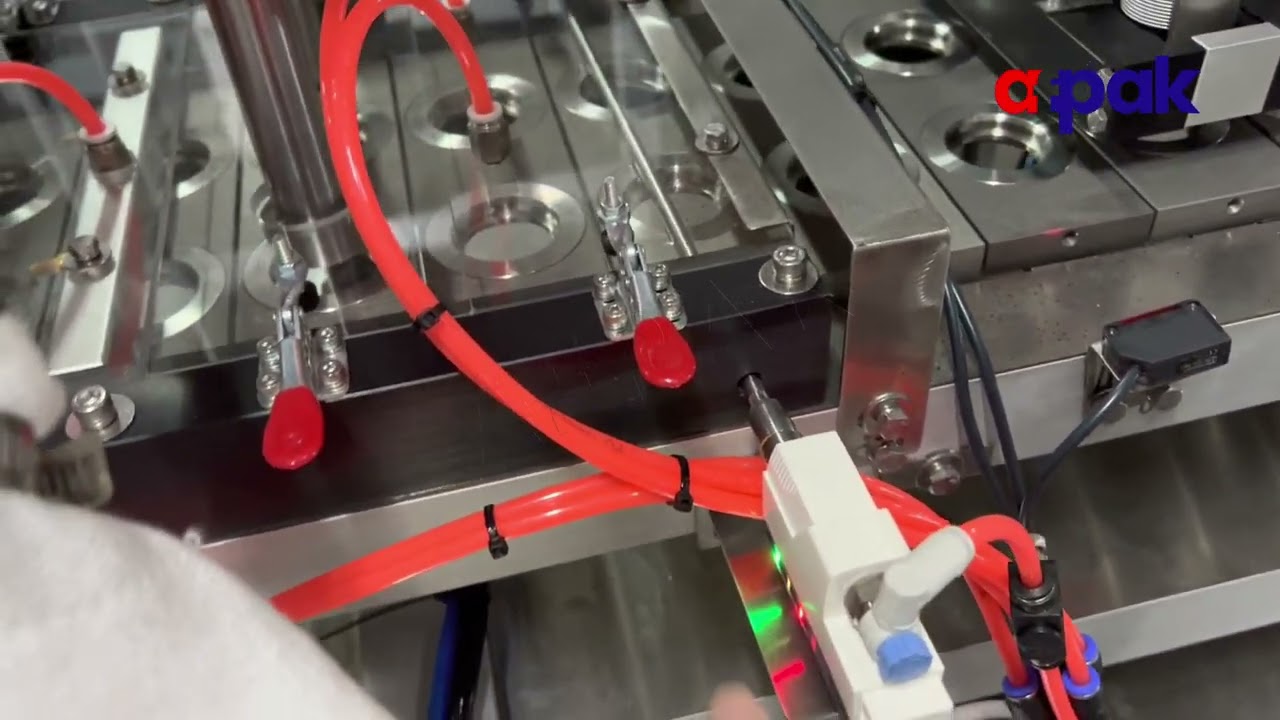

Como en la foto hay algunos conectores. Quítatelos.
En la parte superior de la tolva, hay 4 abrazaderas. Liberalos. Por lo tanto, toda la tolva está lista para abrirse y se pueden limpiar el sinfín y otras partes.
Después de la limpieza, al volver a colocar la tolva, tenga cuidado de que la boquilla esté en la posición correcta, coincidiendo con las posiciones en el molde transportador.
El manual del sistema para operar la máquina llenadora y selladora de cápsulas de café H2
Haga clic en el botón "automático", para que la máquina lleve a cabo la producción automáticamente.
"Captura de taza clasificada" se refiere a las cápsulas biodegradables del dispositivo de clasificación y alimentación.
"Drop cups" está relacionado con el dispositivo de alimentación de cápsulas de aluminio.
“Llenado” significa el proceso de llenar con café en polvo las cápsulas de café vacías.
“Alimentación” se refiere a la entrega del café en polvo desde el tanque de café en polvo a la tolva.
El “calentamiento del cortador de película” está relacionado con la temperatura del área de llenado y sellado de la “temperatura del cortador de película 1”. y “cortadora de película 2 temp.”.
“Calentamiento del cabezal de sellado” se refiere al segundo cabezal de sellado.
“Sellado térmico 1 temp.” y “Sellado térmico 2 temp.” se refiere a la temperatura de la segunda estación de sellado.
El "clasificador vibratorio" es para clasificar las cápsulas vacías en el dispositivo de clasificación y alimentación de cápsulas de café vacías.
“Sorter air blowing” se refiere al dispositivo de clasificación y alimentación de cápsulas de café vacías.
“Velocidad del host” significa la velocidad de funcionamiento de la máquina.
“Proporción de llenado” es la cantidad de café en polvo a llenar.
La "proporción de llenado 1" y la "proporción de llenado 2" se utilizan para ajustar la precisión del café en polvo que no se llenó con precisión. Un número grande significa que se llena más café en polvo y un número pequeño significa que se llena menos café en polvo.
En la página "Pantalla de operación".
El botón azul con forma de engranaje es para funcionamiento manual o automático.
Para el modelo automático, la máquina se ejecutará sola y el botón relativo será verde.
Para el modo manual, controle cada función y presione el botón verde "Ejecutar". Así que esta función funcionará.
En la “Pantalla de parámetros”.
Los parámetros ya están configurados y probados. Hay muchas páginas en la “Pantalla de parámetros”. En general, solo se deben ajustar los "parámetros del servo".
Antes de ajustar el parámetro en "Parámetros del servo", es mejor que haga una captura de pantalla de los datos originales.
“Depuración de cilindros” se refiere al control de cada cilindro.
“Idioma” es para configurar el idioma.
Debajo del botón amarillo "Jog" se refiere a ejecutar la máquina por una vez.
El botón verde "Ejecutar" se refiere al funcionamiento de la máquina.
El botón rojo "Parar" se refiere a detener la máquina. Cuando la alarma esté encendida, use el botón "Detener" para detener la alarma.
La “parada de emergencia” es para detener la máquina en una situación emergente.
Una introducción de video es la siguiente.
¿Cómo se coloca el rollo de película en la máquina llenadora y selladora de cápsulas de café H2?
El nuevo rollo de película se colocará en las partes anteriores. Presiona la pistola de aire para que la película quede plana como en el video.
La película pasará por la estación de sellado y regresará a las piezas de recolección de películas usadas.
¿Cómo se conecta la electricidad, el compresor de aire y el generador de nitrógeno a la máquina llenadora y selladora de cápsulas de café H2?
Este cable grueso de 3 metros de largo es el cable de electricidad. Cambie el enchufe y conéctelo a la corriente.
Hay un interruptor para que la máquina funcione después de que todos estén conectados.
Esta es la parte para conectar el compresor de aire. El tubo transparente se usa para conectar el compresor de aire. Después de eso, cambie la posición de la parte azul para obtener suministro de aire y el color del medidor cambiará de verde a rojo. El número será más alto en el medidor. La presión del aire se establece en 0.4Mpa en general. Solo se cumple este 0.4Mpa, la máquina podría funcionar correctamente. Si es inferior a este número, la máquina no funcionará bien. Y la alarma estará encendida.
Levante la parte superior y gírela para ajustar la presión del aire. Después de ajustar la presión de aire, presione la parte superior hacia abajo hasta la posición original.
Debajo de la parte de conexión del compresor de aire, se encuentra la parte de conexión del generador de nitrógeno. La parte de la flecha roja se refiere a la entrada del nitrógeno. Para ajustar el nivel de presión del nitrógeno, solo necesita asegurarse de que sea un poco más alto que cero. No requiere alta presión para el lavado con nitrógeno.
Cómo se ajusta el peso de llenado en la máquina llenadora y selladora de cápsulas de café H2.
En primer lugar, llene la tolva con café en polvo para asegurarse de que esté llena al 80 %. Así se aseguraría un llenado constante. Mueva la tolva a un lado para ajustar el peso de llenado con un recipiente debajo de las boquillas para recoger el café en polvo.
Encuentra una taza y una balanza. Coloque la taza en la báscula y reinicie la báscula a cero.
Después, ve a la pantalla. Haga clic en "Llenado" y "Revolver" y asegúrese de que se vuelvan verdes en la "Pantalla de operación". Presione el botón verde "Ejecutar". Entonces el café comenzará a gotear de las boquillas.
Si el peso de llenado se establece en 5,5, ajuste la proporción de llenado 1 o llenado 2 para aumentar la precisión.
Cuando el peso de llenado esté bien configurado y ajustado, vuelva a colocar la tolva en la posición correcta y bloquéela.
¿Cómo funciona el verificador de peso en línea en la máquina llenadora y selladora de cápsulas de café H2?
El verificador de peso en línea está conectado al transportador (la parte de salida), que se usa para pesar las cápsulas llenas y selladas.
