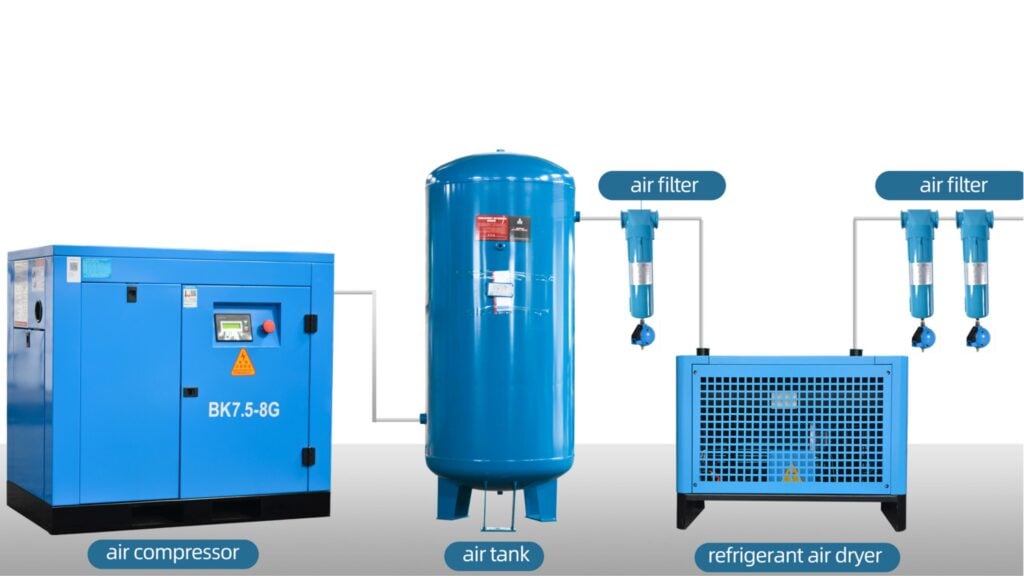

Diagrama esquemático del sistema de conexión del compresor de aire y del grupo electrógeno de nitrógeno:

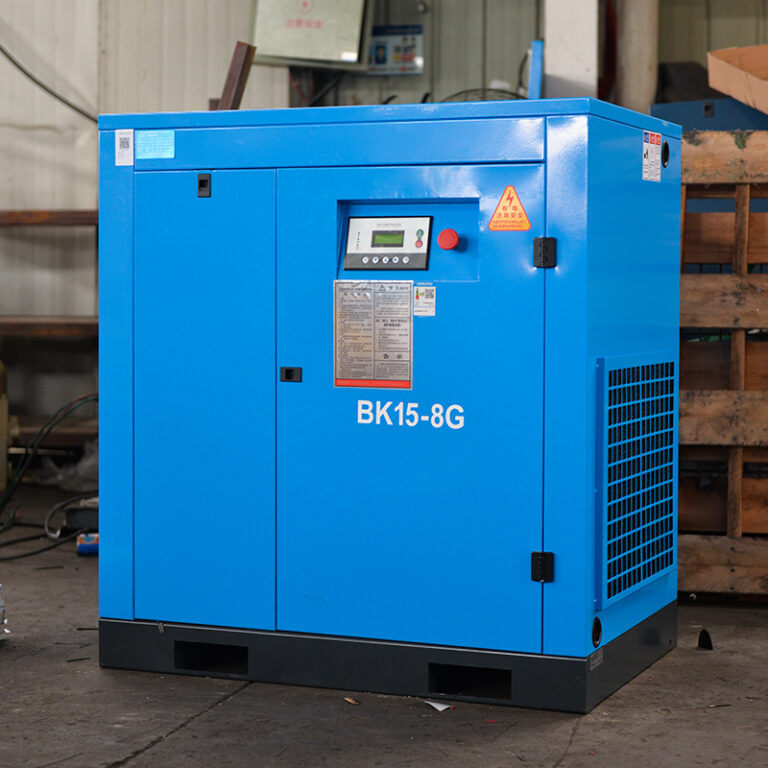

Parámetros del compresor de aire de 7,5 KW/10 HP
| Modelo | DS 7.5 | |
| Poder | 7,5 KW/10 HP | |
| Presión de escape nominal | 0,8 MPa | |
| Volumen de descarga | 1,2 Nm3/min | |
| Tipo de refrigeración | Enfriamiento del ventilador | |
| Tento de trabajo. | 46 °C | |
| Conținutul de ulei de escape | ≤3ppm | |
| Volumen de aceite lubricante | 4L | |
| Grado de lubricante de instalación inicial aleatoria | 46# | |
| Ruido | 62DB ±2 | |
| Inhala el estado | Temperatura °C | temperatura normal |
| Presión MPa | 0.1033 | |
| Humedad relativa | 60% | |
| Motor principal | Potencia nominal HP/KW | 10/7.5 |
| Velocidad rpn | 2980 | |
| Método inicial | directo | |
| Tensión V/frecuencia HZ | 380V/3 faza/50-60Hz | |
| Peso | 150 KG | |
| Dimensiones | L930mm*W680mm*H930mm |
Utilizando el último desarrollo del bastidor principal del compresor de tornillo
La forma especial de los dientes del rotor proporciona un rendimiento superior para cada tipo de troquel
Los rodamientos axiales y radiales resistentes garantizan una vida útil extremadamente larga
SELLO DE TRIPLE EJE PARA ELIMINAR FUGAS EN ÁREAS CRÍTICAS
Los CASQUILLOS RESISTENTES AL DESGASTE con juntas tóricas rectificadas mediante endurecimiento de precisión proporcionan una alta mantenibilidad
Cada producto tiene un rendimiento y eficiencia de clase mundial, con una potencia de motor más pequeña para producir mayores emisiones
Sistema de control de pantalla de interfaz humana compatible con los usuarios
Fácil de operar. Simple
El estado de la operación es claro de un vistazo
Trabajar contigo las 24 horas del día en caso de contaminación
Una vez que aparecen factores anormales, el inglés solicita mantenimiento o revisión
El puerto de salida de repuesto puede realizar control de cadena de unidades múltiples y control de diagnóstico remoto
Sistema de filtración especial
Separador de gas y petróleo de alta eficiencia, hace que el contenido de gases de escape sea inferior a 3 PPM
Filtro de aceite altamente eficiente para eliminar impurezas en el aceite lubricante y proporcionar aceite lubricante limpio para el rotor/cojinete de la punta
Un filtro de aire de alta eficiencia para eliminar el polvo y las impurezas del aire inhalado para que el rotor/cojinete de la nariz evite Sun Hua
Equipado con sensor de presión, cuando el bloque de filtro, antes y después de que la diferencia de presión exceda el valor establecido, alarma automática, le recuerda que debe mantener o reemplazar
Juego completo de sistemas de control de volumen de aire personalizados
La válvula proporcional positiva/negativa devuelve la señal de presión 100% al servocilindro y a la válvula de control de admisión
Válvula de control de entrada de aire para descargar ajuste continuo 0-100%, de modo que el suministro de aire y el consumo de gas sean consistentes y el efecto de ahorro de energía sea mejor
Válvula de control de temperatura para configurar la temperatura de apertura/cierre, ajuste automáticamente la temperatura del aceite, de modo que el mejor estado anual del aceite, para garantizar que la temperatura de escape por encima de la temperatura del punto de rocío a presión, prolongue el ciclo de reemplazo del aceite
Válvula de presión mínima para asegurar el mantenimiento de la lubricación colectiva requerida por la presión de inyección, reducir la velocidad del flujo de aire del separador de aceite y gas, para que el mejor efecto de la separación de aceite y gas, y con función de válvula unidireccional
Un controlador de microcomputadora especial de alta tecnología tiene potentes funciones de protección y diagnóstico de fallas
Protección de fase abierta: Una o dos fases cualesquiera de una fuente de alimentación trifásica, cortan automáticamente la energía
Protección de secuencia de fases: cuando la secuencia de fases de potencia trifásica es incorrecta, la máquina no puede arrancar
Protección contra sobretemperatura: temperatura de escape superior al valor establecido, corta automáticamente el suministro eléctrico
Protección sin carga: sin carga durante unos minutos, apagado automático, necesidad de gas y inicio automático de trabajo
Descarga automática: primero descarga, luego parada, para evitar el arranque de vehículos pesados
Regulación de Gases: REGULACIÓN AUTOMÁTICA DE GASES DE ESCAPE, Ahorro Energético
Nueva generación especialmente fabricada de motores de baja potencia y alta eficiencia
Alto par de arranque
Aislamiento, Clase F, clase protectora, IP54
Rodamientos SKF, bajo nivel de ruido, larga vida útil
Con dispositivo de repostaje, puede repostar cuando la máquina está en marcha
Controlador de presión personalizado, VÁLVULA SOLENOIDE
Cuando la presión alcanza el límite superior, el controlador de presión rompe automáticamente el circuito y lo cierra automáticamente cuando la presión alcanza el límite inferior
A través de la válvula solenoide para encender y apagar el circuito para encender y apagar el circuito de gas
La precisión, fiabilidad y estabilidad a largo plazo de los productos gozan de una gran reputación en todo el mundo
2. GENERADOR DE NITRÓGENO ZR-5
Personajes principales
*El equipo adopta la técnica de llenado y el servicio de nuevo diseño.
*El diseño de derivación especial garantiza un menor consumo de energía y resultados de mayor rendimiento.
*El funcionamiento asistido por ordenador con un diseño técnico sencillo facilita el mantenimiento del equipo. * Además, dicho equipo tiene una estructura compacta, que se puede mover fácilmente debido al pequeño volumen.
Parámetros técnicos:
| Capacidad de nitrógeno | 5Nm³/h |
| Poder | 5W |
| Pureza | ≥99.5% |
| Punto Rocío | ≤-38°C |
| Presión de la fuente de aire | 0,8-1,0Mpa |
| Presión de nitrógeno | 0,1-0,65 Mpa (ajustable) |
| Dimensiones | 590×570×1340mm(L×W×H) |
| Voltaje | 240V monofásico 60HZ |
| Peso | 150 kg |
| Cantidad | 1 juego |
Lista de componentes principales del generador de nitrógeno
| NO. | Nombre | Tipos y especificaciones | Marca | País |
| 1 | Tamiz molecular de carbono | MSC-3KT-172 | JEC | Japón |
| 2 | Válvula magnética | 4V420-15 | AIRTAC | Taiwán |
| 3 | Controlador | DHC-9A | DAHUA | China |
| 4 | Separador aceite-agua | AD402-04 | SMC | Japón |
| 5 | Analizador de nitrógeno | Rango:79～99.9% | MEICHENG | China |
| 6 | Torre de adsorción | No estándar | ZHONGRUI | China |
| 7 | Tanque amortiguador | No estándar | ZHONGRUI | China |
| 8 | Rejilla para montaje de tuberías | No estándar | ZHONGRUI | China |
3. Secador de aire
| Artículos | Contenido |
| Flujo | 2,5 m3/min |
| Poder | 0,7 KW |
| Voltaje | 240V monofásico 60HZ |
| Punto de rocío de presión | 2-10°C |
| Peso | 45 KG |
| Dimensiones | 750*420*730mm |
Filtros de precisión:
| Artículos | Contenido |
| Flujo | 2,4 m3/min |
| Residuos de eliminación | <0,01um |
| Contenido de aceite residual | 0,01 ppm |
| Cantidad | 3 piezas |
