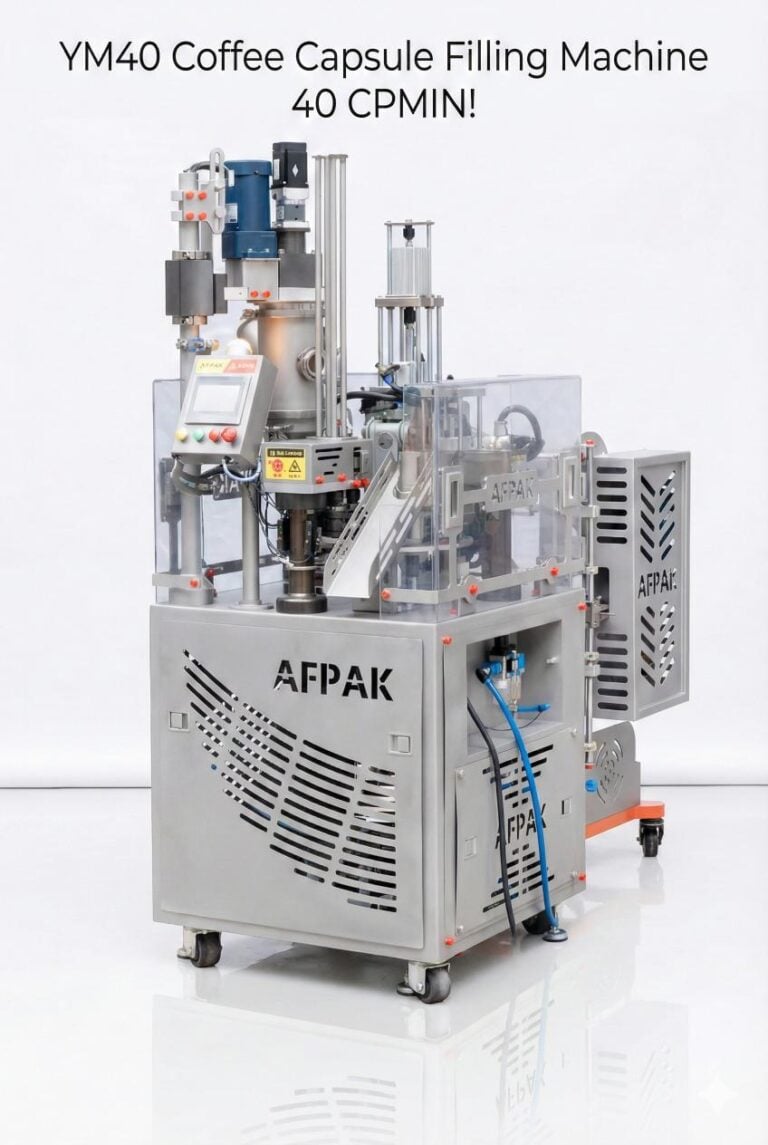

Máquina compacta de llenado y sellado de cápsulas de café rotativo AF-YM40
Una forma de menor inversión de pasar del trabajo manual o en lotes pequeños a la producción automática de cápsulas.
Desarrollada por el equipo de investigación y desarrollo de AFPAK en Wenzhou, YM40 es una máquina rotativa neumática compacta para cápsulas compatibles con Nespresso, vasos compatibles con K-Cup y otros formatos de vasos relativamente simples.
Ofrece a los fabricantes una ruta práctica hacia la producción comercial automática sin comenzar con el espacio, la inversión y la complejidad de una plataforma de producción más grande.
Obtenga la solución YM40 Ver vídeo de la máquina
Compacto por fuera. Ingeniería más reflexiva por dentro.
La máquina es pequeña, pero la unidad de llenado, el control de dosificación, el manejo de la película, el sellado, el sistema eléctrico y la lógica de arranque están diseñados en torno al uso real de producción.
Seis estaciones en huella compacta
Seis estaciones de producción están integradas alrededor de una mesa giratoria compacta, lo que mantiene la máquina práctica para fábricas donde el espacio importa.
Servomotor + Reductor de 3000 RPM
El sistema de llenado de polvo combina un servomotor de 3000 RPM con un reductor, lo que permite que un conjunto de accionamiento relativamente pequeño proporcione un par de accionamiento de barrena más fuerte.
Lógica de control de microdosificación
El programa de llenado utiliza un enfoque de control de microdosificación derivado de los principios de llenado de polvo farmacéutico, lo que brinda un control más preciso sobre el movimiento de la barrena en dosis pequeñas.
Colocación de películas más precisa
El sistema de manipulación de películas está diseñado para reducir los cambios y mejorar la consistencia de la posición de la película antes del sellado.
Sellado por calor más consistente
El sistema de sellado está diseñado para un contacto más uniforme y un sellado acabado más firme y repetible.
Configuración flexible para diferentes productos
YM40 se puede configurar en torno al producto, la taza y el método de sellado, con opciones de llenado y posteriores seleccionadas para la aplicación real.
Componentes eléctricos Schneider
Los componentes clave de control eléctrico utilizan productos Schneider, con amplia disponibilidad internacional de piezas de repuesto.
Lógica de inicio segura + Documentación completa
Después de mantener presionado el botón de inicio durante 3 segundos, una advertencia audible recuerda a los operadores que retiren las manos del área de trabajo antes de que comience el ciclo de producción.
La documentación de funcionamiento y mantenimiento se suministra con la máquina.
Construya el producto antes de construir la gran línea de producción
Un nuevo proyecto cápsula no siempre necesita la máxima capacidad desde el primer día. Primero, es necesario confirmar el producto, el formato del empaque y la demanda real del mercado.
YM40 proporciona producción comercial automática manteniendo bajo control la inversión inicial, el espacio y la complejidad operativa.
De su muestra a la primera ejecución de producción
Enviar muestras
Proporcionar la taza, el material sellador y el producto de relleno.
Confirmar configuración
Confirmar herramientas, estructura de llenado y método de sellado.
Pruebe con materiales reales
AFPAK prueba la máquina utilizando los materiales de producción confirmados.
Instalar y comenzar la producción
Coloque la máquina, conecte utilidades, confirme la configuración y comience la producción.
De la carga de materiales a la producción continua
Cargue vasos vacíos
Cargue el formato de cápsula o taza configurado en el sistema de alimentación de tazas.
Agregue el producto de relleno
Cargue café molido, polvo instantáneo, cacao, matcha u otro producto configurado.
Prepare el material de sellado
Cargue las tapas precortadas o instale la película en rollo, según la configuración de la máquina.
Establecer parámetros de producción
- Cantidad de llenado
- Configuración del barrena
- Temperatura de sellado
- Ajustes de producción
Ejecute vasos de muestra
- Comprobar el peso de llenado
- Verifique la posición de la película o la tapa
- Comprobar la calidad del sellado
Iniciar producción continua
Después de aprobar la muestra, mantenga presionado el botón de inicio durante 3 segundos. Suena una advertencia audible antes de que comience el ciclo automático.
Formatos de cápsula producidos en YM40
Cápsulas compatibles con Nespresso
YM40 se puede configurar con herramientas dedicadas para la producción de cápsulas compatibles con Nespresso.
Tazas compatibles con K-Cup
También se pueden configurar herramientas dedicadas para productos compatibles estilo K-Cup.
¿qué puede llenar YM40?
Polvo
- Café molido
- Café instantáneo en polvo
- Cacao en polvo
- Matcha en polvo
- Otros polvos adecuados
Líquido
Se puede seleccionar una estructura de dosificación de líquido adecuada según el volumen de llenado, la viscosidad y los requisitos de higiene.
Pegar
Los productos de mayor viscosidad pueden utilizar una estructura de relleno de pasta adecuada seleccionada alrededor del producto real.
Película precortada para tapa o rollo
Tipo de tapa precortada
Las tapas precortadas individuales se recogen y colocan automáticamente antes del termosellado.

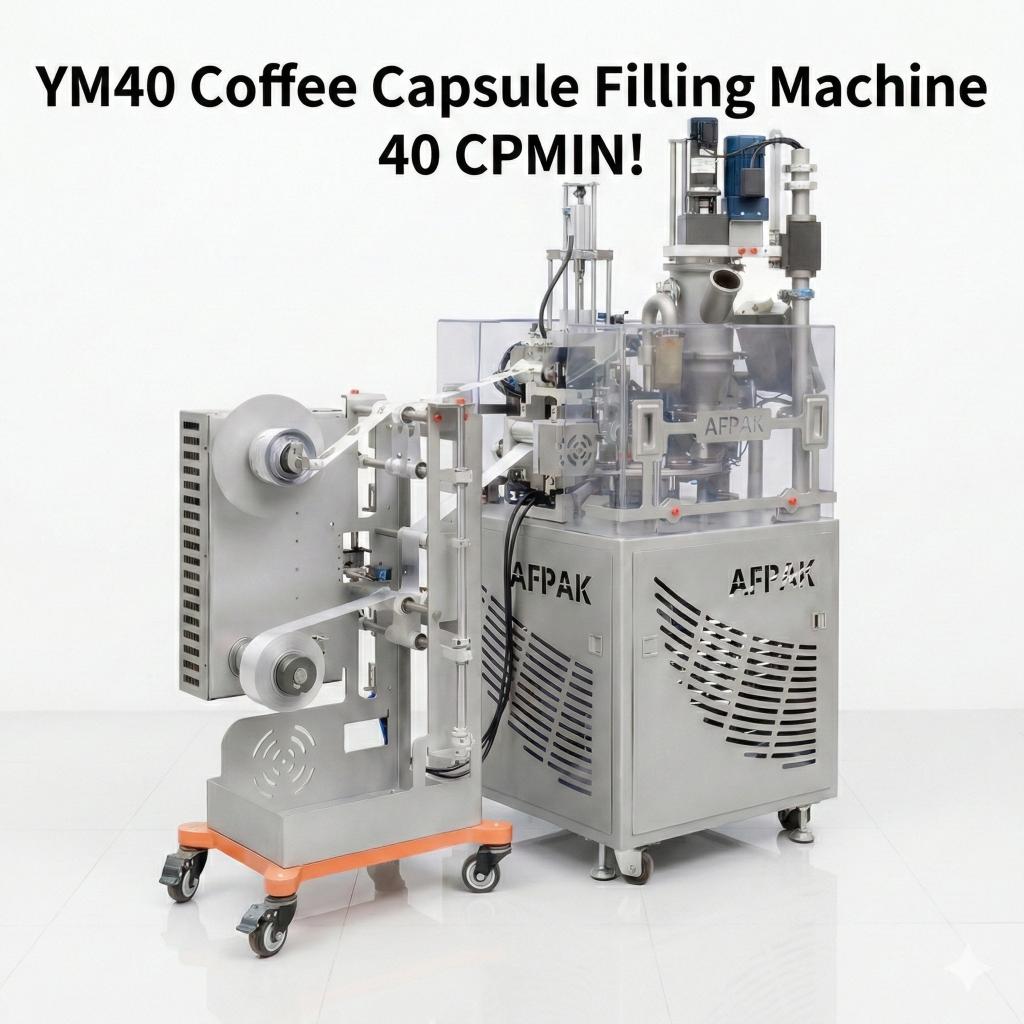

Tipo de película en rollo
La película en rollo continuo se alimenta y corta automáticamente antes de sellar.
Seis estaciones. Un ciclo de producción completo.
Carga de taza + Detección sin taza/sin relleno
Las copas vacías se cargan en el molde giratorio. Si no se detecta copa, el llenado no se activa.
Relleno + Nitrógeno Hopper
El producto se dosifica en la taza mientras se puede introducir nitrógeno en la tolva.
Limpieza de superficies selladas
El polvo alrededor del borde de la taza se limpia antes de sellar. Aquí también se puede integrar la dosificación de sabor opcional.
Colocación de tapas / Corte de película en rollo
Dependiendo de la configuración, la máquina coloca una tapa precortada o alimenta y corta una película en rollo para sellar.
Sellado térmico
El material sellador se sella térmicamente a la copa.
Salida de copa
Las copas terminadas se descargan automáticamente. Se puede agregar pesaje y rechazo en línea como opción.
Vea YM40 funcionando en producción real
Observe cómo el proceso de llenado, manipulación de tazas, sellado y rotación trabajan juntos en un ciclo de producción real.
YM40 sau RN1S «¿Qué máquina se adapta a tu etapa actual?
| Comparación | AF-YM40 | AF-RN1S |
|---|---|---|
| Mejor para | Iniciando la producción comercial automática | Producción comercial flexible con mayor capacidad de expansión |
| Velocidad de producción | 30-40 tazas/min | 50-60 cápsulas/min |
| Plataforma de máquina | Plataforma rotativa neumática compacta de seis estaciones | Plataforma rotativa más grande con más espacio de trabajo |
| Flexibilidad de taza/cápsula | Se adapta mejor a estructuras de copa estándar o relativamente simples | Mayor flexibilidad de formato y más espacio para configuraciones de cambio |
| Lavado de nitrógeno | Lavado de nitrógeno dentro de la tolva de llenado | Se pueden configurar más de 10 canales de nitrógeno para un lavado de nitrógeno más completo y un menor oxígeno residual |
| Funciones opcionales | Opciones principales disponibles dentro de la estructura de la máquina compacta | Más espacio para inspección, funciones auxiliares y futuras actualizaciones de producción |
| Espacio de fábrica | Huella muy compacta | Huella más grande |
| Inversión inicial | Inferior | Más alto |
| Etapa recomendada | Lanzamiento del producto y producción comercial inicial | Producción a más largo plazo donde la flexibilidad y la expansión importan más |
Elija YM40 cuando la prioridad sea el tamaño compacto, una inversión inicial más baja y una producción automática sencilla. Elija RN1S cuando necesite una mayor flexibilidad de formato, más funciones opcionales, un lavado de nitrógeno más completo o mayor espacio para una futura expansión.
Especificaciones técnicas del AF-YM40
| Modelo | AF-YM40 |
|---|---|
| Tipo de máquina | Máquina compacta neumática de llenado y sellado rotativa |
| Estaciones de trabajo | 6 |
| Velocidad de producción | 30-40 tazas/min |
| Formatos de copa adecuados | Compatible con Nespresso / Compatible con K-Cup / Formatos de copa simples personalizados |
| Aplicaciones de llenado | Polvo/líquido/pasta, según sistema de llenado |
| Opciones de sellado | Película precortada para tapa/rollo |
| Unidad de llenado de polvo | Servomotor + Reductor de 3000 RPM |
| Configuración de nitrógeno | Lavado de nitrógeno Hopper |
| Principales componentes eléctricos | Schneider |
| Fuente de alimentación | 220V, 1 Fase, 50/60Hz |
| Tamaño de la máquina | Aprox. 650 × 650 × 1650 mm |
| Peso de la máquina | Aprox. 400 kg |
| Plazo de entrega típico | Aprox. 4 semanas |
Las especificaciones finales dependen del formato de la copa, el material de llenado, el volumen de llenado, el material de sellado y la configuración seleccionada.
Empaquetado para exportación.
Listo para entrega.
Después de la preparación final, cada YM40 se envuelve para protegerlo en el transporte, se empaqueta de forma segura dentro de una caja de madera de exportación, se identifica claramente y se prepara para el envío.
Envoltura protectora
La máquina está completamente envuelta para ayudar a proteger las superficies contra la humedad, el polvo y el contacto relacionado con el transporte.
Exportar estuche de madera
La máquina envuelta se empaqueta dentro de una caja de madera de exportación y se asegura para su transporte.
Cargado para envío
La caja empaquetada se carga para su transporte y se prepara para su envío internacional.
Identificación de envío
Cada envío está claramente marcado antes del envío para facilitar su recepción e identificación.
Preguntas frecuentes sobre YM40
¿qué formatos de cápsula puede producir YM40?
YM40 es adecuado para cápsulas compatibles con Nespresso, vasos compatibles con K-Cup y otros formatos de vasos personalizados con estructuras internas relativamente simples.
¿puede YM40 utilizar tanto tapas precortadas como rollo de película?
Sí. YM40 se puede configurar con manipulación automática de tapas precortadas o alimentación y corte con película en rollo.
¿qué productos puede llenar YM40?
Las aplicaciones típicas en polvo incluyen café molido, café instantáneo, cacao y matcha. También se pueden configurar sistemas de dosificación de líquidos y pastas adecuados según el producto.
¿qué lavado con nitrógeno puede proporcionar YM40?
La configuración actual de YM40 admite el lavado de nitrógeno dentro de la tolva de llenado. Debido a la estructura compacta de la máquina, no proporciona el mismo sistema de nitrógeno multipunto que RN1S. Los proyectos que requieren un lavado de nitrógeno más completo y menos oxígeno residual son más adecuados RN1S .
¿se puede agregar dosificación de sabor, control de peso y rechazo?
Sí. La dosificación de sabor opcional se puede integrar en el proceso de producción, mientras que se puede agregar control de peso en línea y rechazo automático en la salida del producto terminado.
¿en qué se diferencia YM40 de RN1S?
YM40 es más pequeño y tiene un umbral de entrada más bajo. RN1S proporciona mayor rendimiento, mayor flexibilidad de formato, más funciones opcionales, más de 10 canales de nitrógeno y más espacio para una futura expansión.
¿cómo se debe limpiar el YM40 después de la producción?
Retire el producto restante, limpie las piezas de llenado en contacto con el producto, inspeccione el área de sellado y complete una verificación básica de sensores, suministro de aire y componentes móviles antes del siguiente lote de producción.
¿Qué información debo enviar antes de realizar el pedido?
Envíe la muestra o el dibujo de su taza, el producto de llenado, el volumen de llenado objetivo, el material de sellado y el resultado de producción esperado. Las configuraciones estándar generalmente requieren aproximadamente cuatro semanas, dependiendo de las herramientas y la configuración final.
Envíenos su producto. Confirmaremos la configuración correcta de YM40.
Envíe AFPAK su taza, producto de llenado, volumen de llenado y resultado esperado. Luego podremos evaluar las herramientas, el sistema de llenado y la configuración de sellado adecuados.
