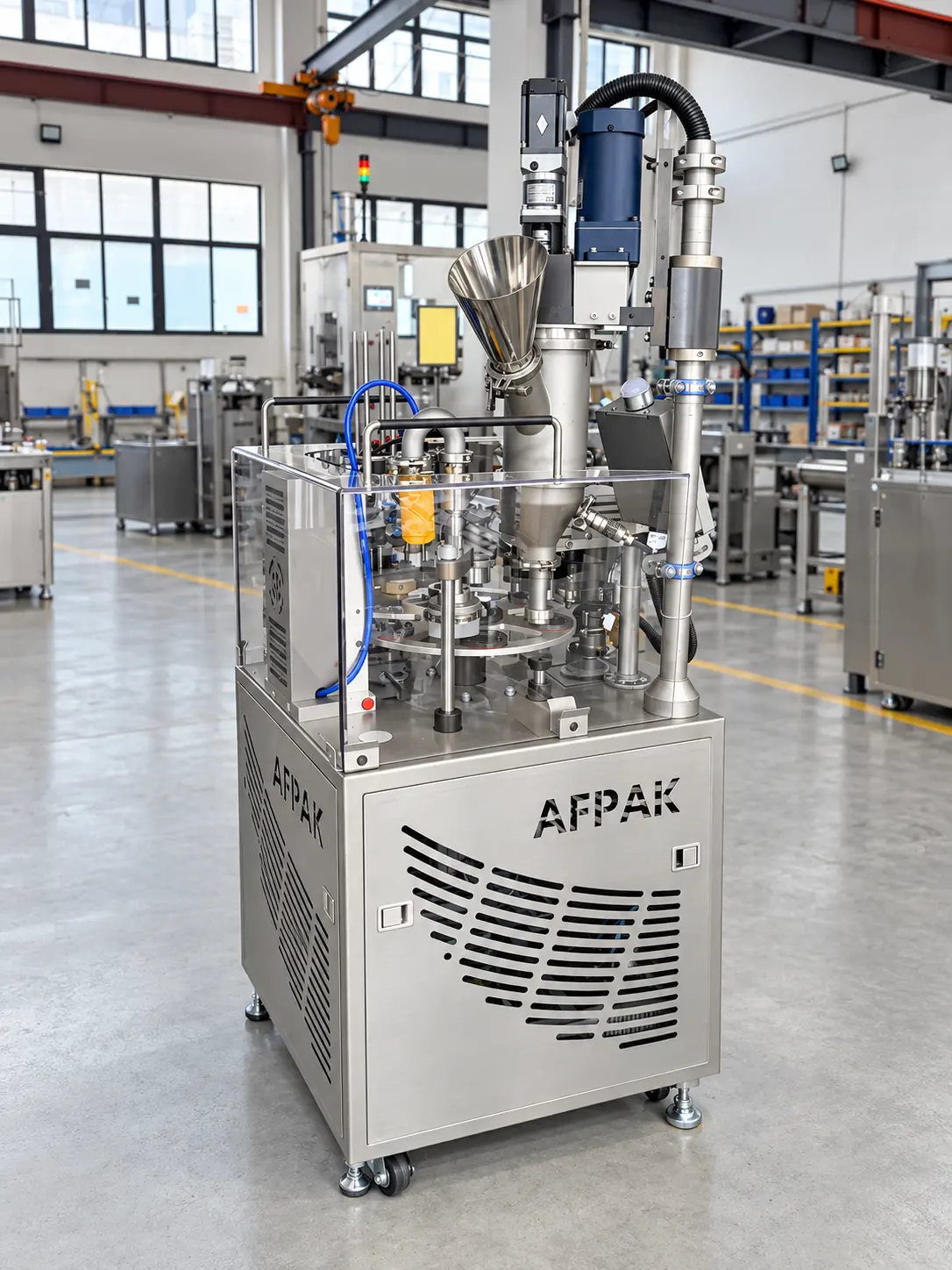

AF-YM40 Compact Rotary Capsule de cafea de umplere & Mașină de etanșare
O modalitate cu investiții mai mici de a trece de la lucrul manual sau în loturi mici la producția automată de capsule.
Dezvoltat de echipa AFPAK Wenzhou R & D, YM40 este o mașină rotativă pneumatică compactă pentru capsule compatibile cu Nespresso, cupe compatibile cu K-Cup și alte formate de cupe relativ simple.
Oferă producătorilor o cale practică către producția comercială automată, fără a începe cu spațiul, investiția și complexitatea unei platforme de producție mai mari.
Obțineți soluția YM40 Urmărește videoclipul mașinii

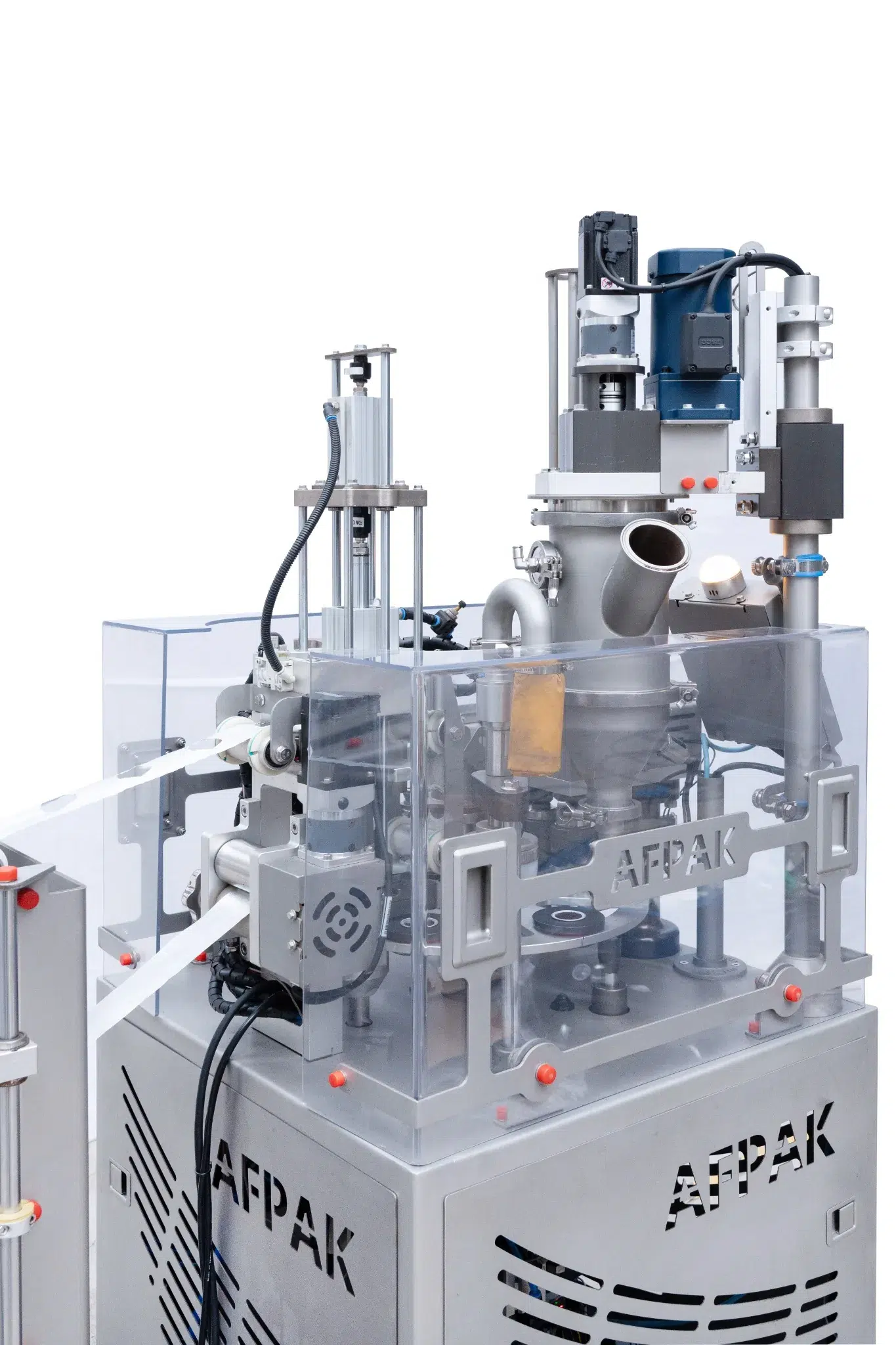

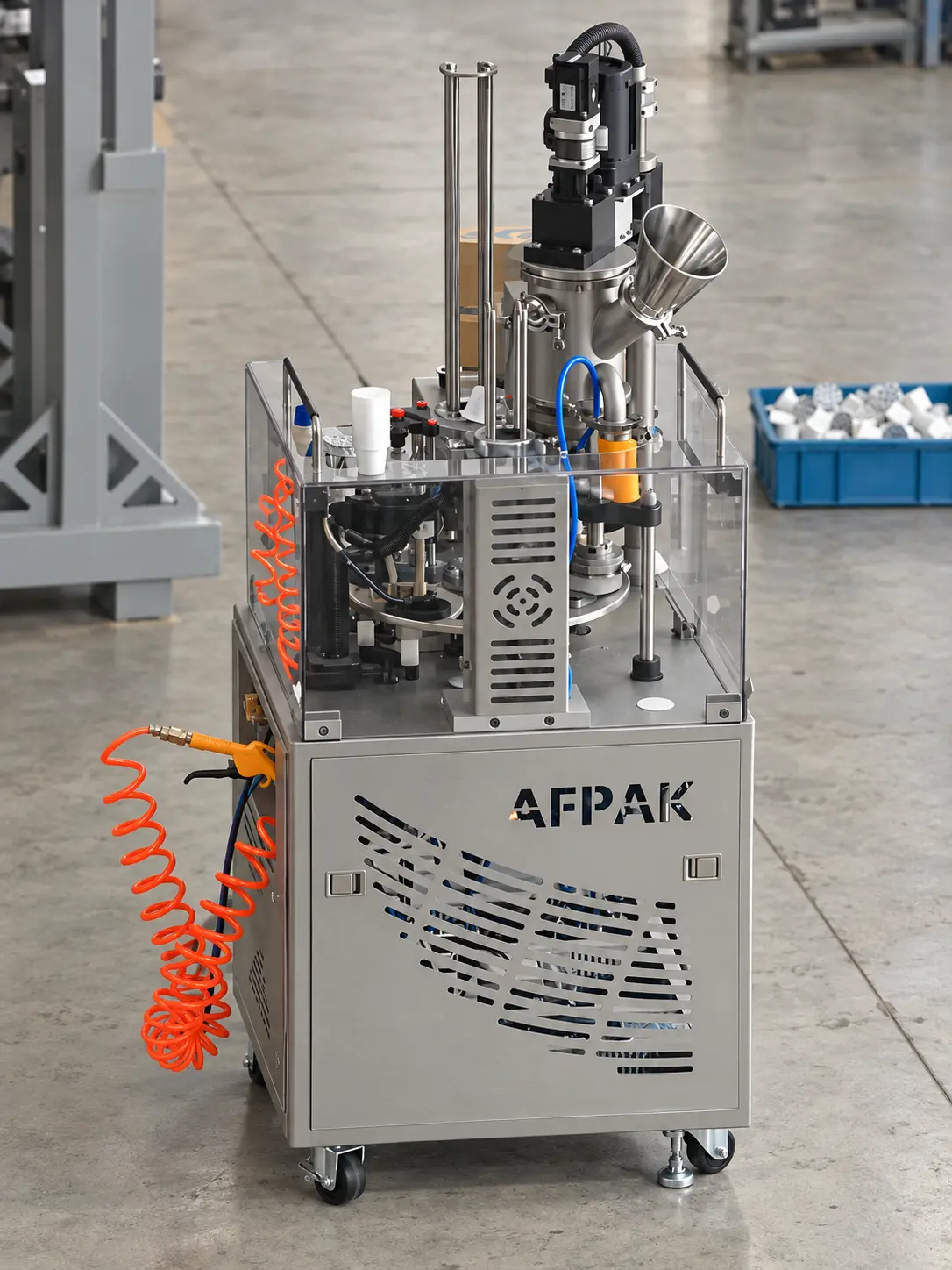

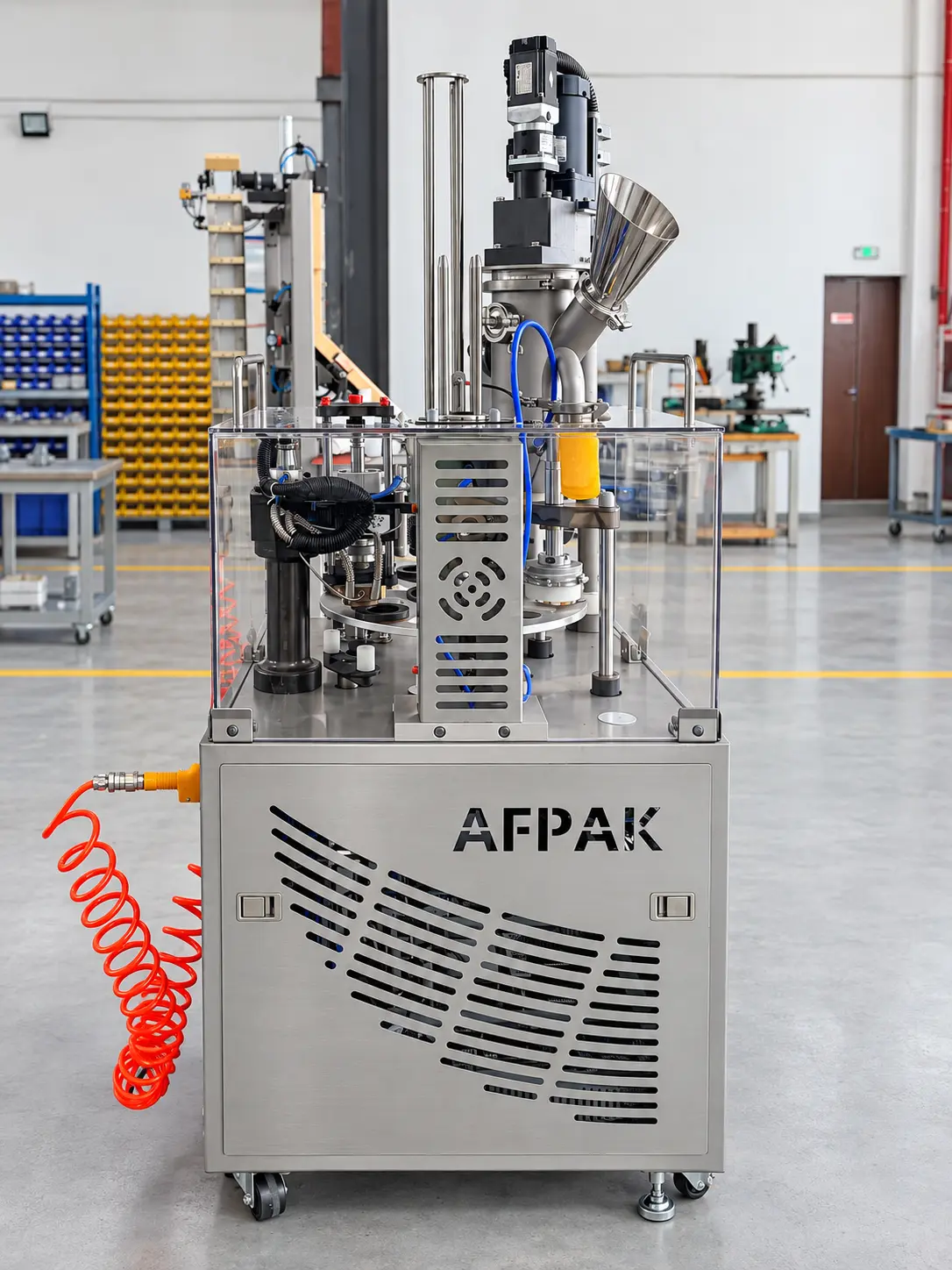

Compact în exterior. Inginerie mai atentă în interior.
Mașina este mică, dar unitatea de umplere, controlul dozării, manipularea filmului, etanșarea, sistemul electric și logica de pornire sunt proiectate în jurul utilizării reale a producției.

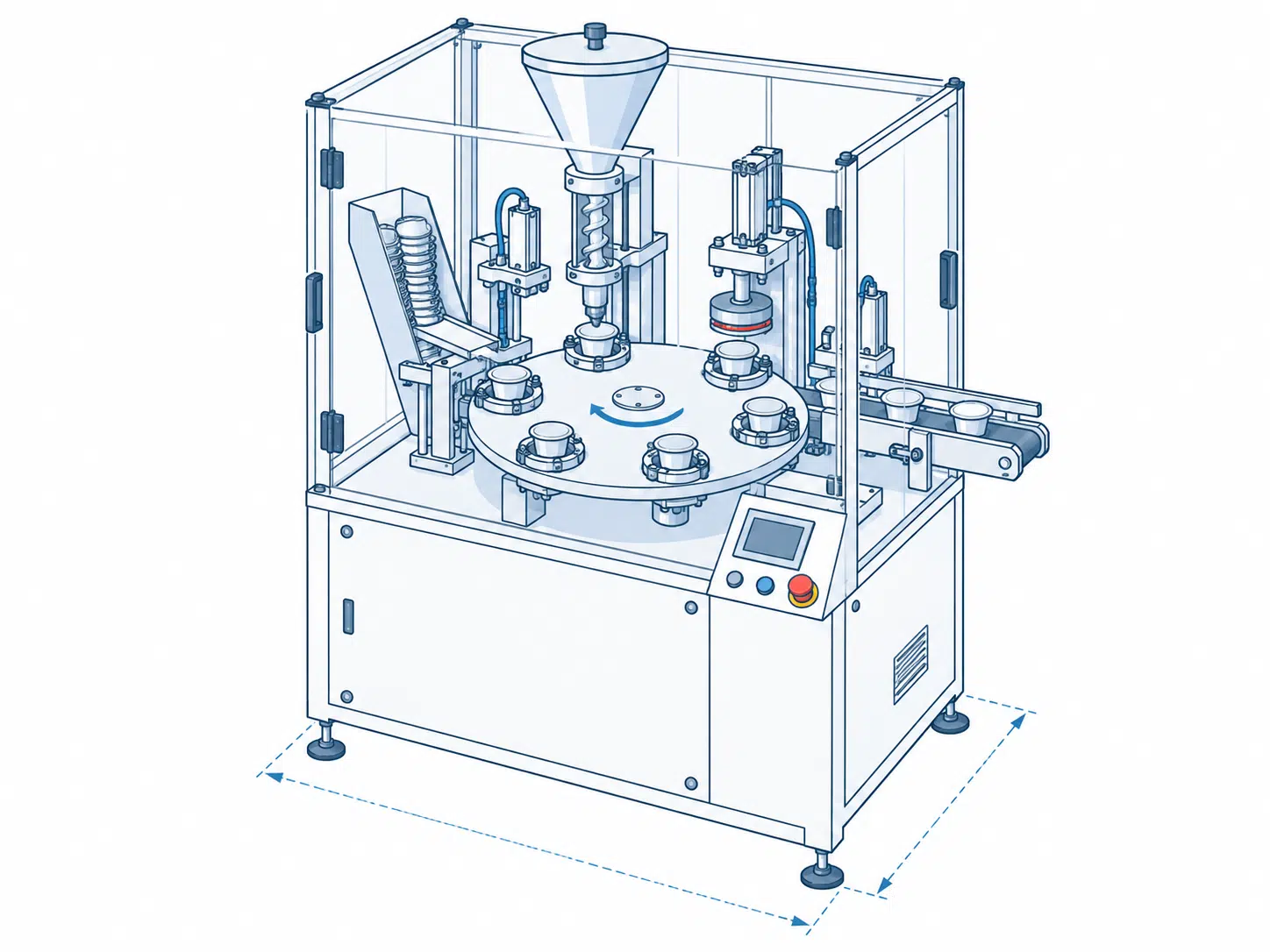

Șase stații într-o amprentă compactă
Șase stații de producție sunt integrate în jurul unei mese rotative compacte, păstrând mașina practică pentru fabricile în care spațiul de podea contează.

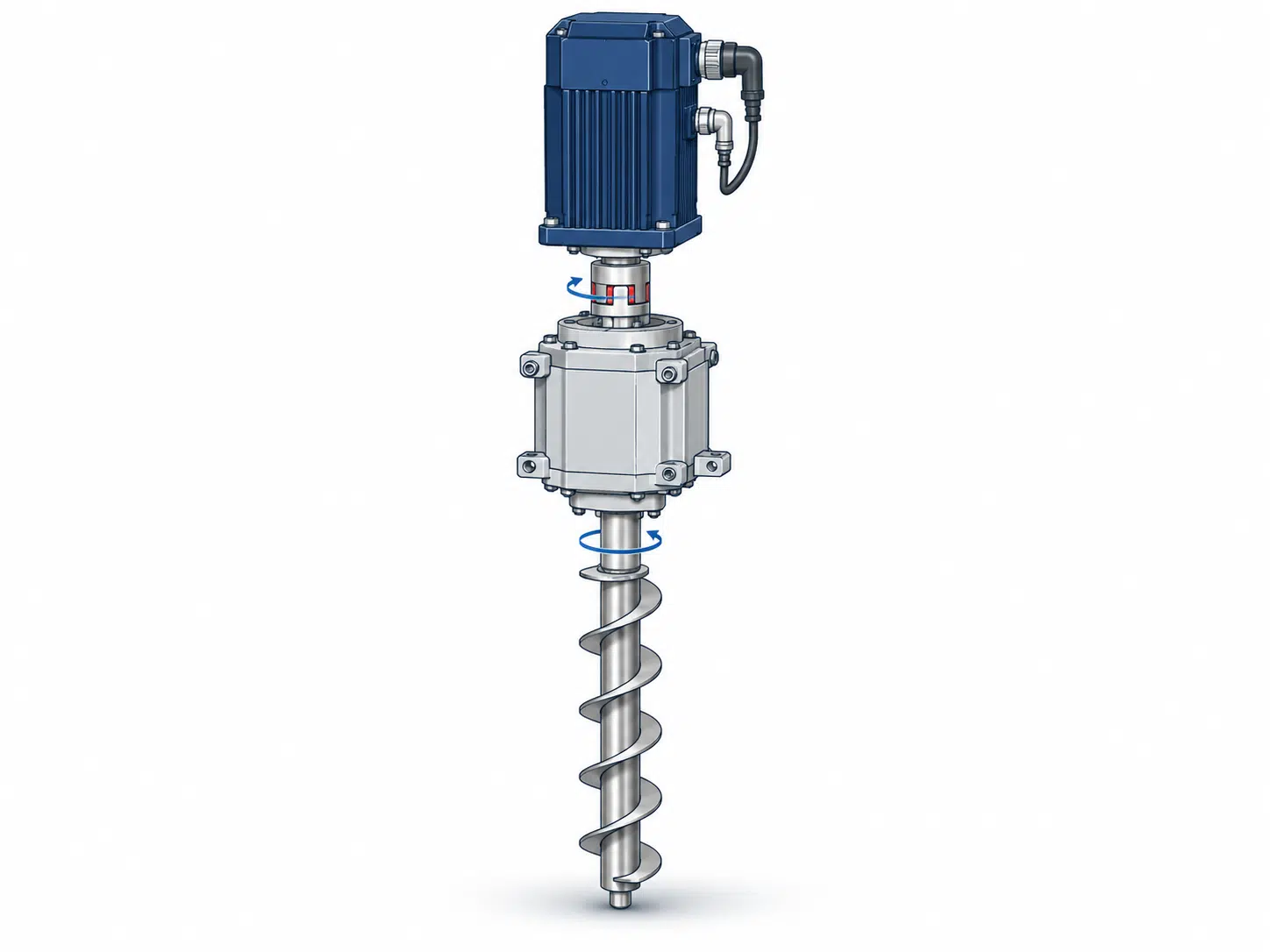

Servomotor + reductor de 3000 RPM
Sistemul de umplere cu pulbere combină un servomotor de 3000 RPM cu un reductor, permițând unui ansamblu de antrenare relativ mic să furnizeze un cuplu de antrenare mai puternic al melcului.

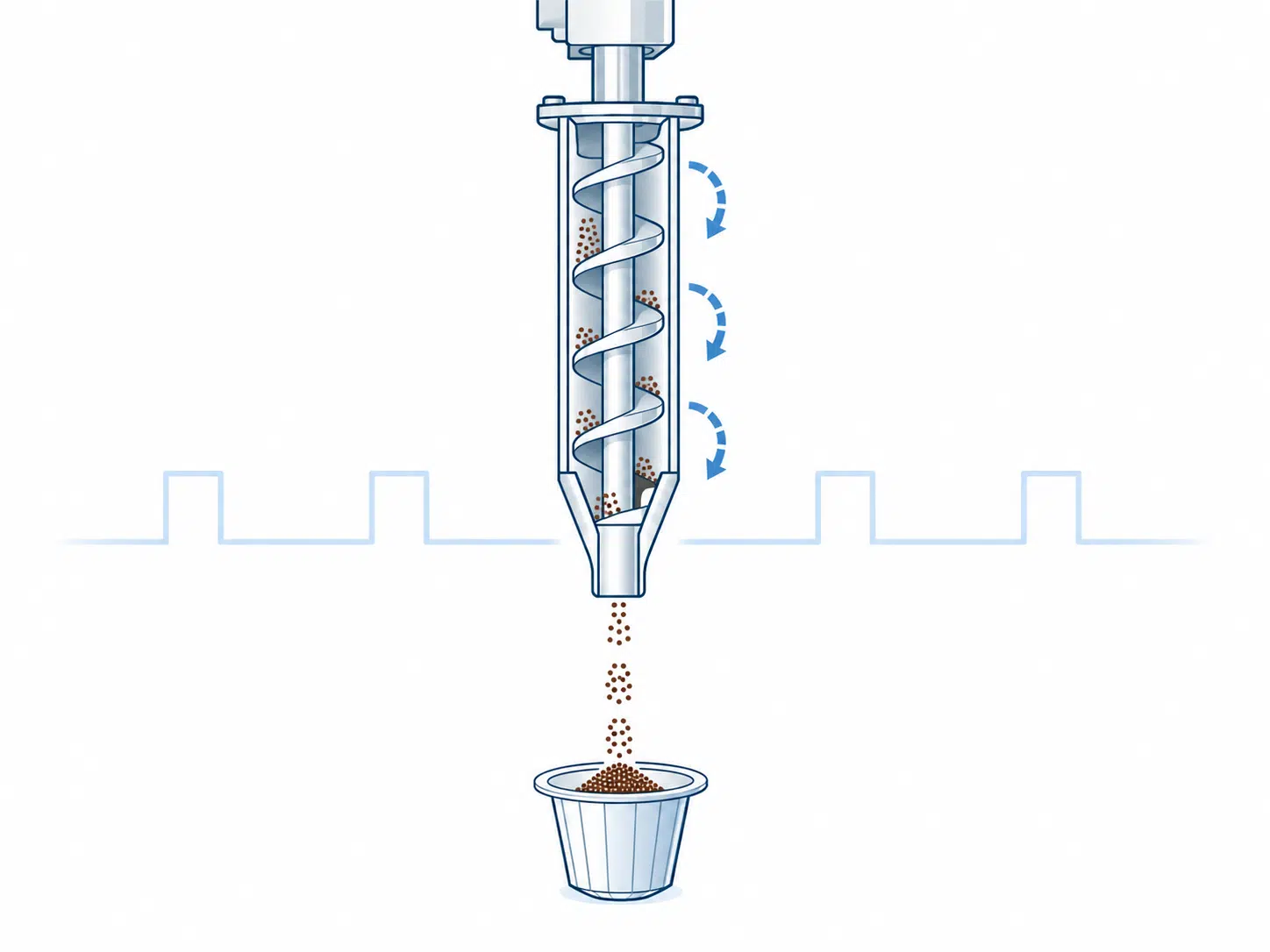

Logica de control al microdozării
Programul de umplere utilizează o abordare de control al microdozării derivată din principiile de umplere cu pulbere farmaceutică, oferind un control mai fin asupra mișcării melcului la doze mici.

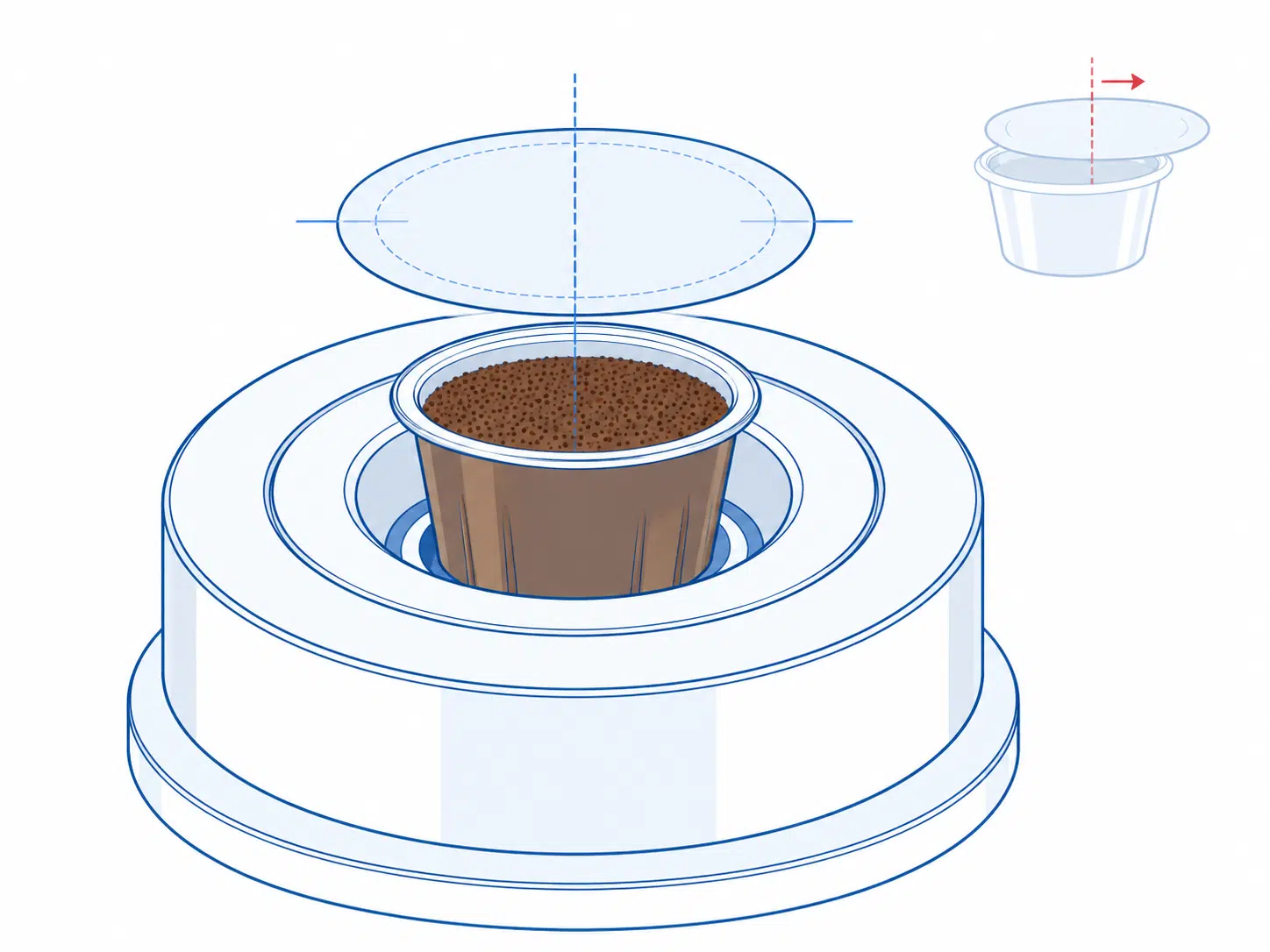

Plasare mai precisă a filmului
Sistemul de manipulare a filmului este conceput pentru a reduce schimbarea și pentru a îmbunătăți consistența poziției filmului înainte de etanșare.

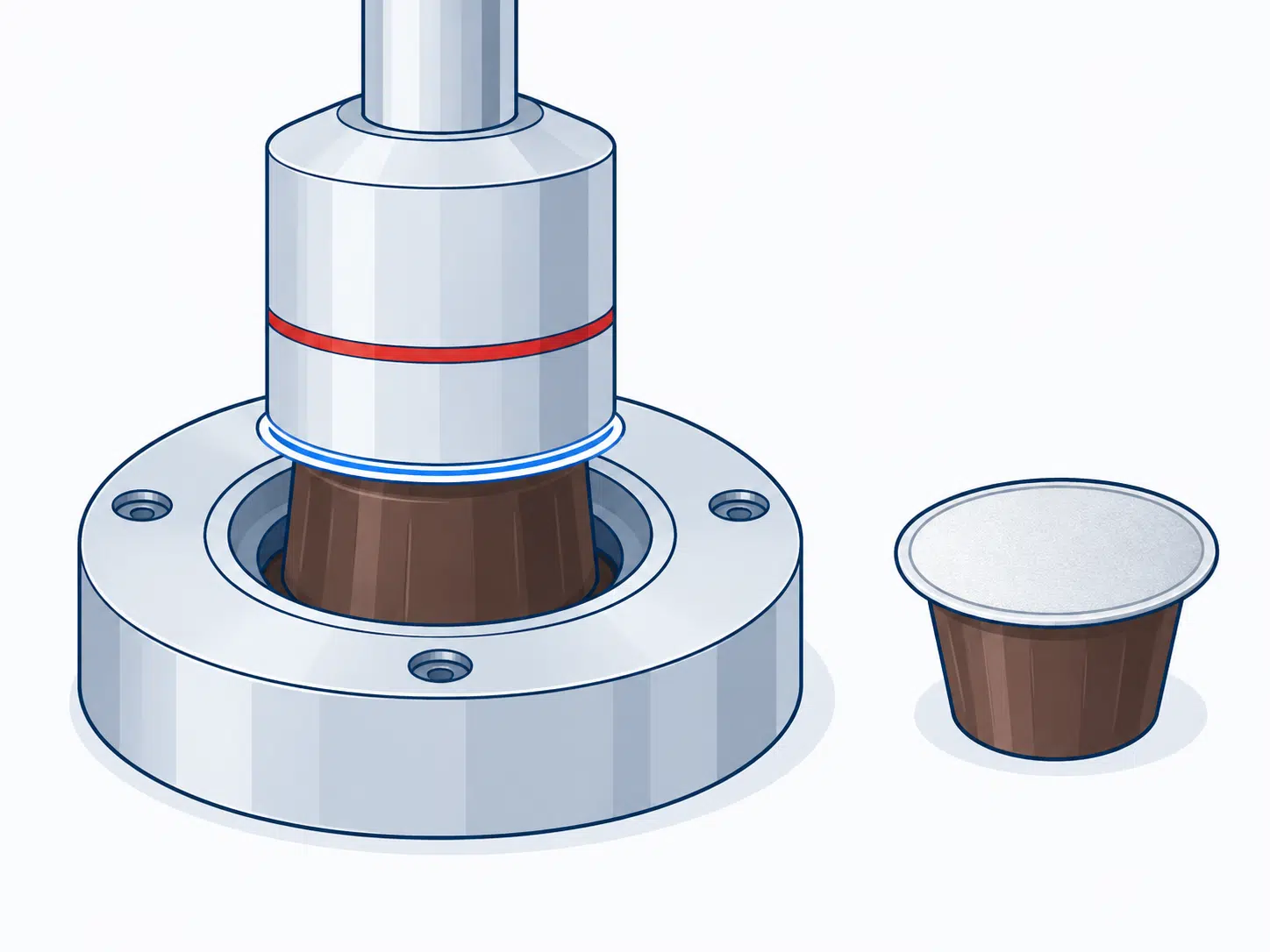

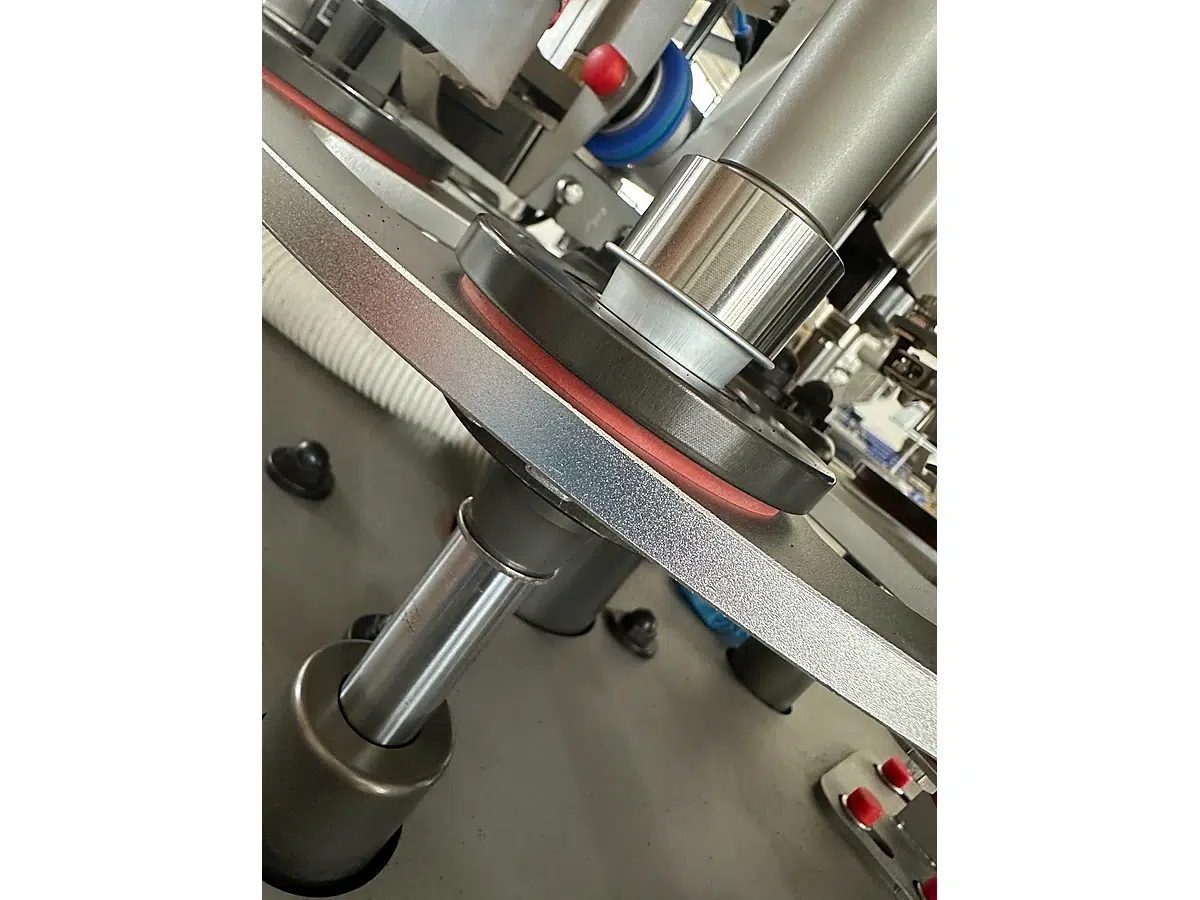

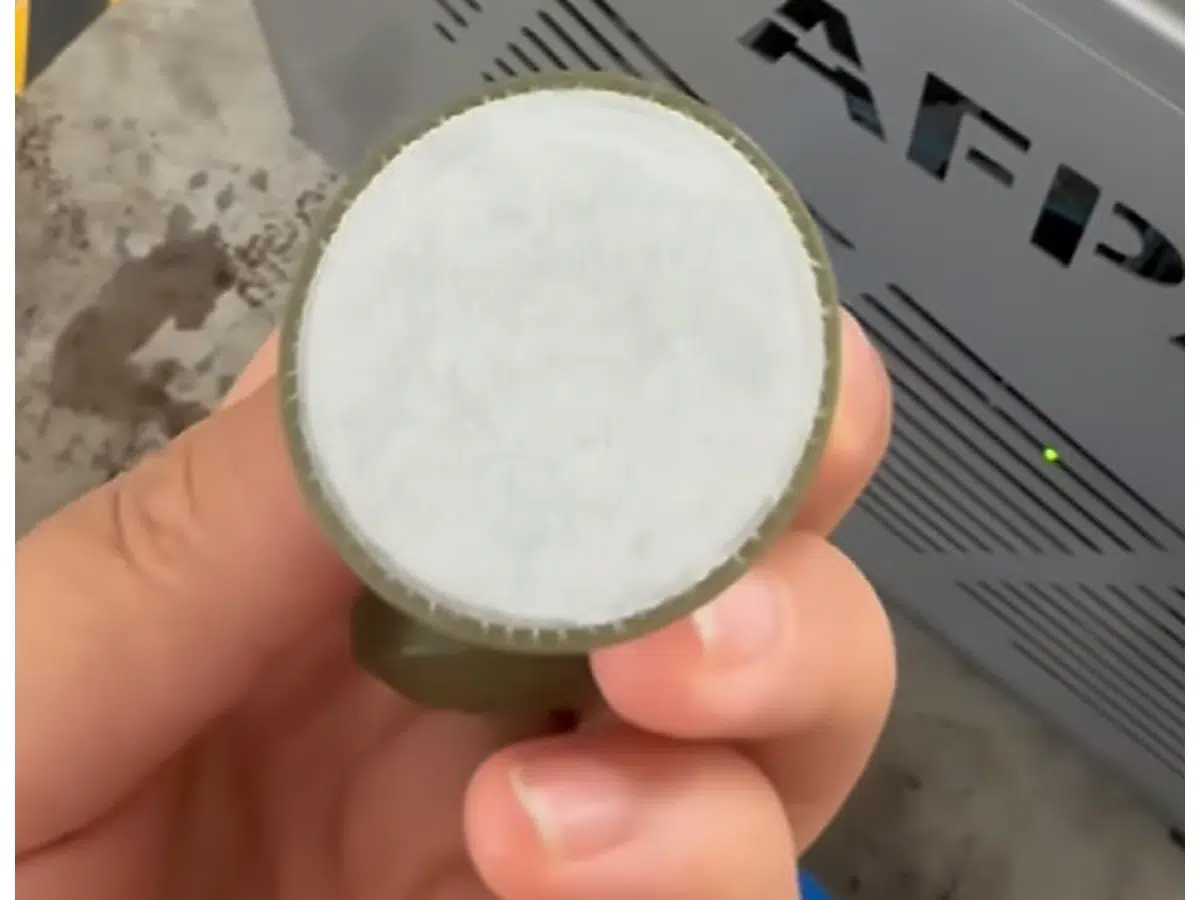

Etanșare termică mai consistentă
Sistemul de etanșare este proiectat pentru un contact mai uniform și o etanșare finită mai fermă și mai repetabilă.

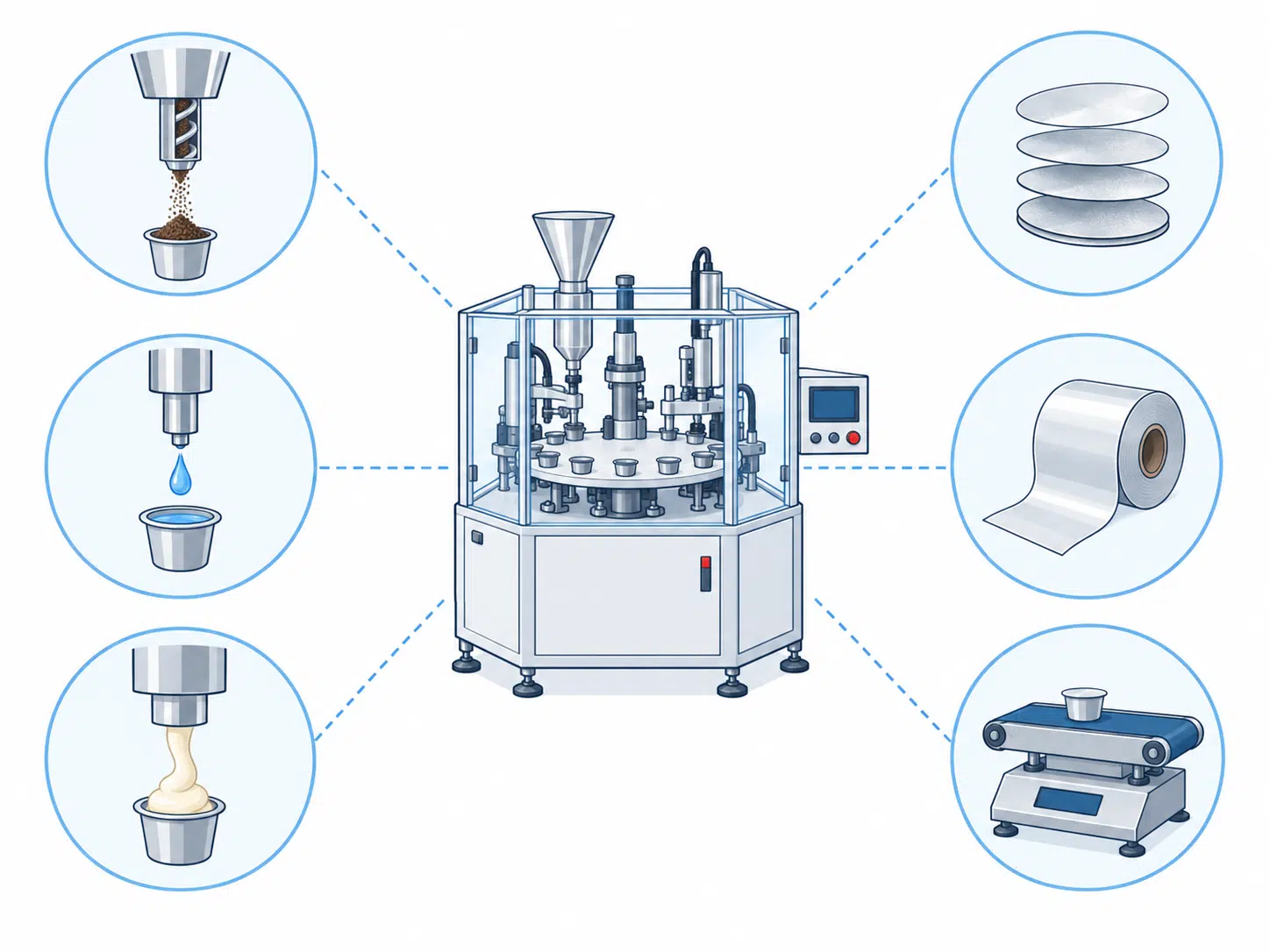

Configurație flexibilă pentru diferite produse
YM40 poate fi configurat în jurul produsului, cupei și metodei de etanșare, cu opțiuni de umplere și în aval selectate pentru aplicația reală.

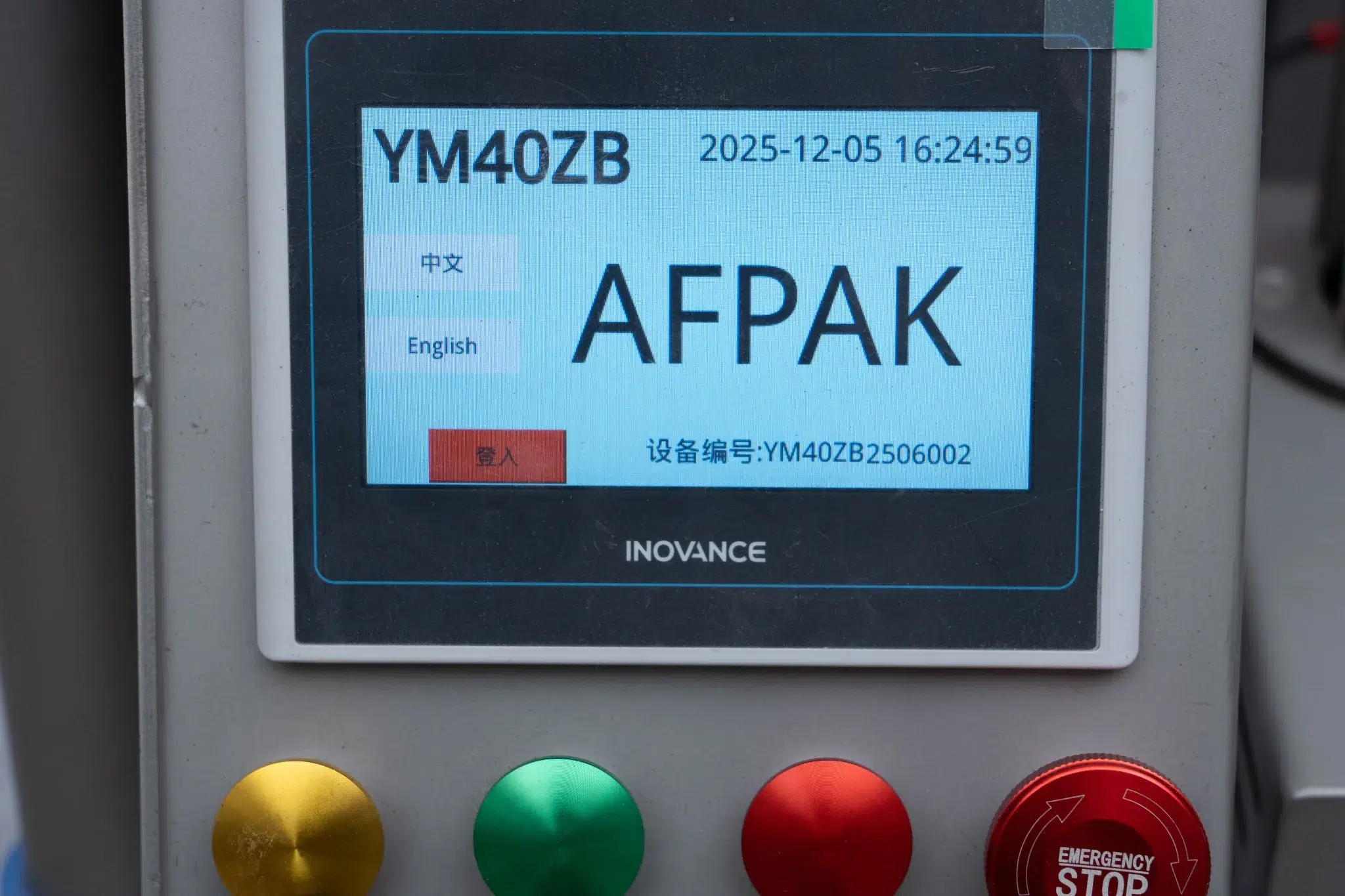

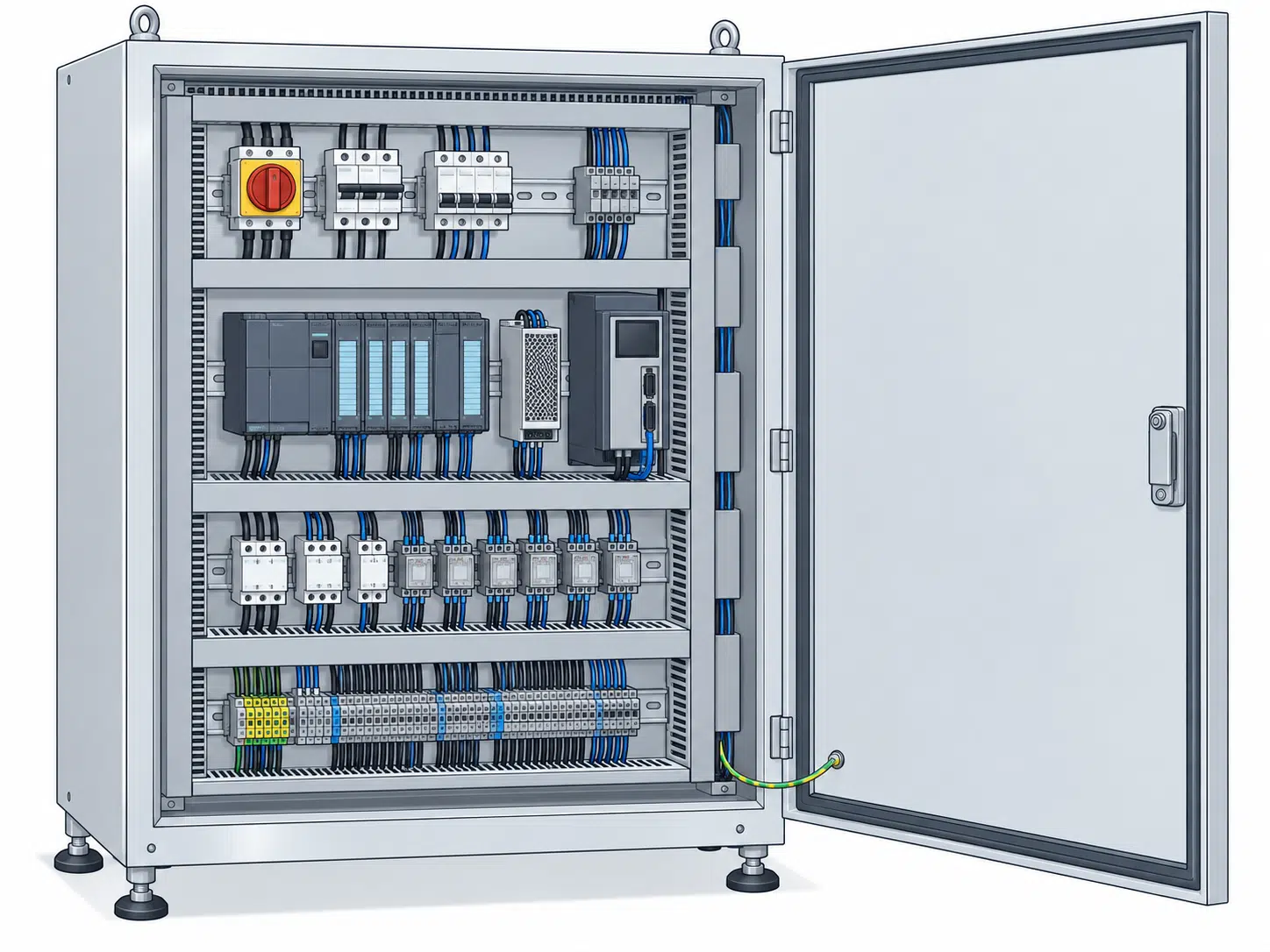

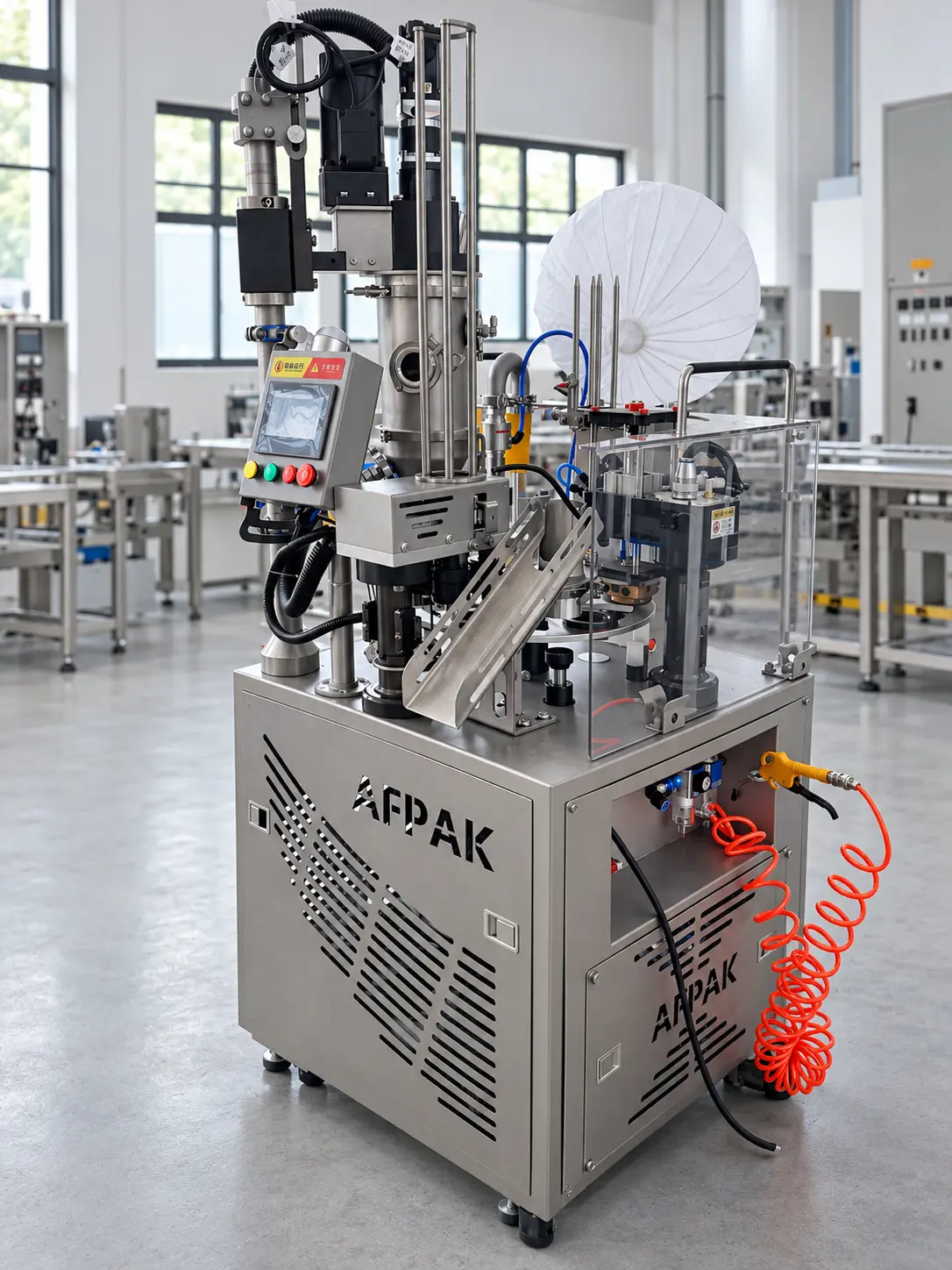

Componente electrice Schneider
Componentele cheie de control electric folosesc produse Schneider, cu disponibilitate internațională largă pentru piese de schimb.

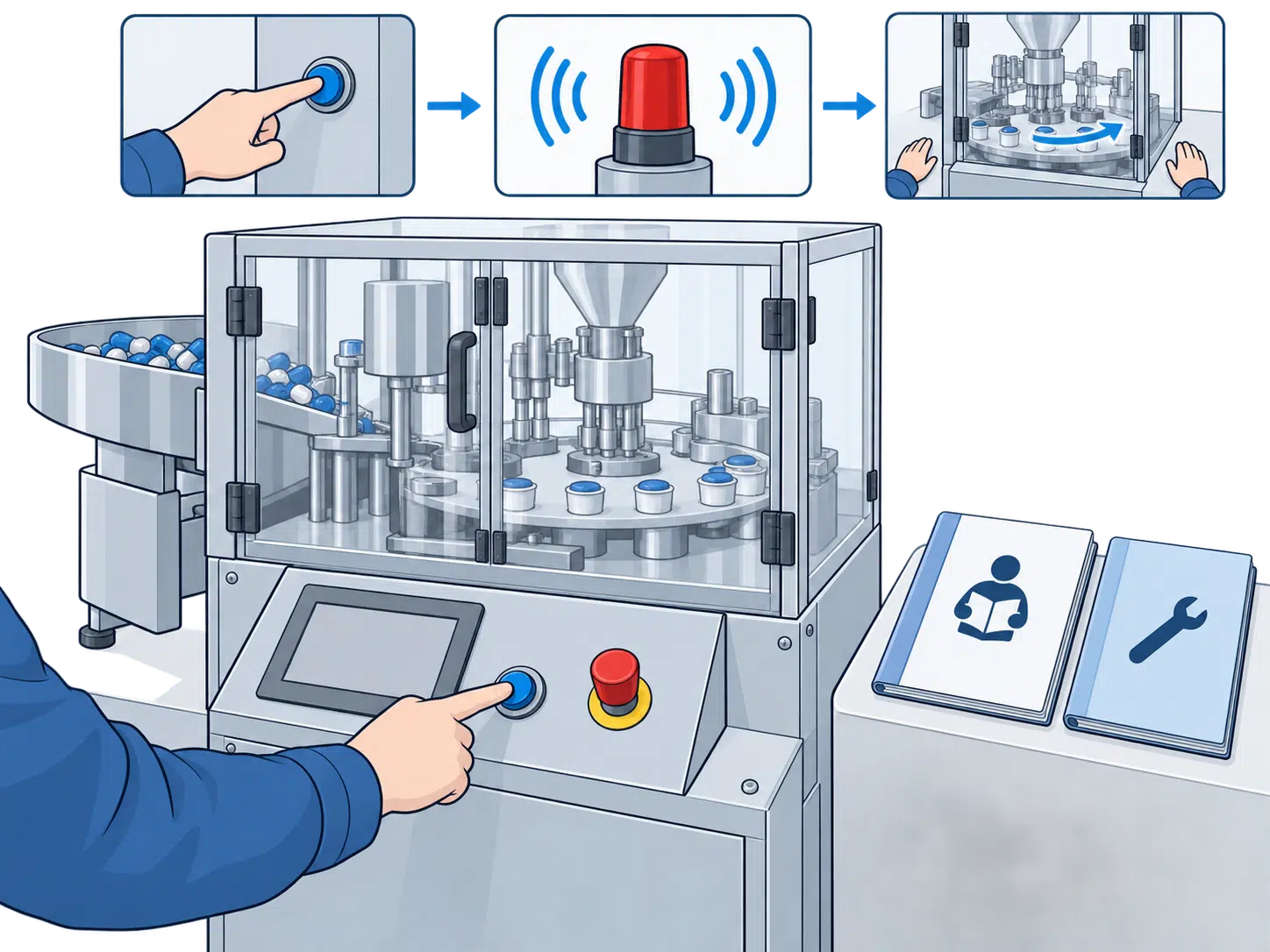

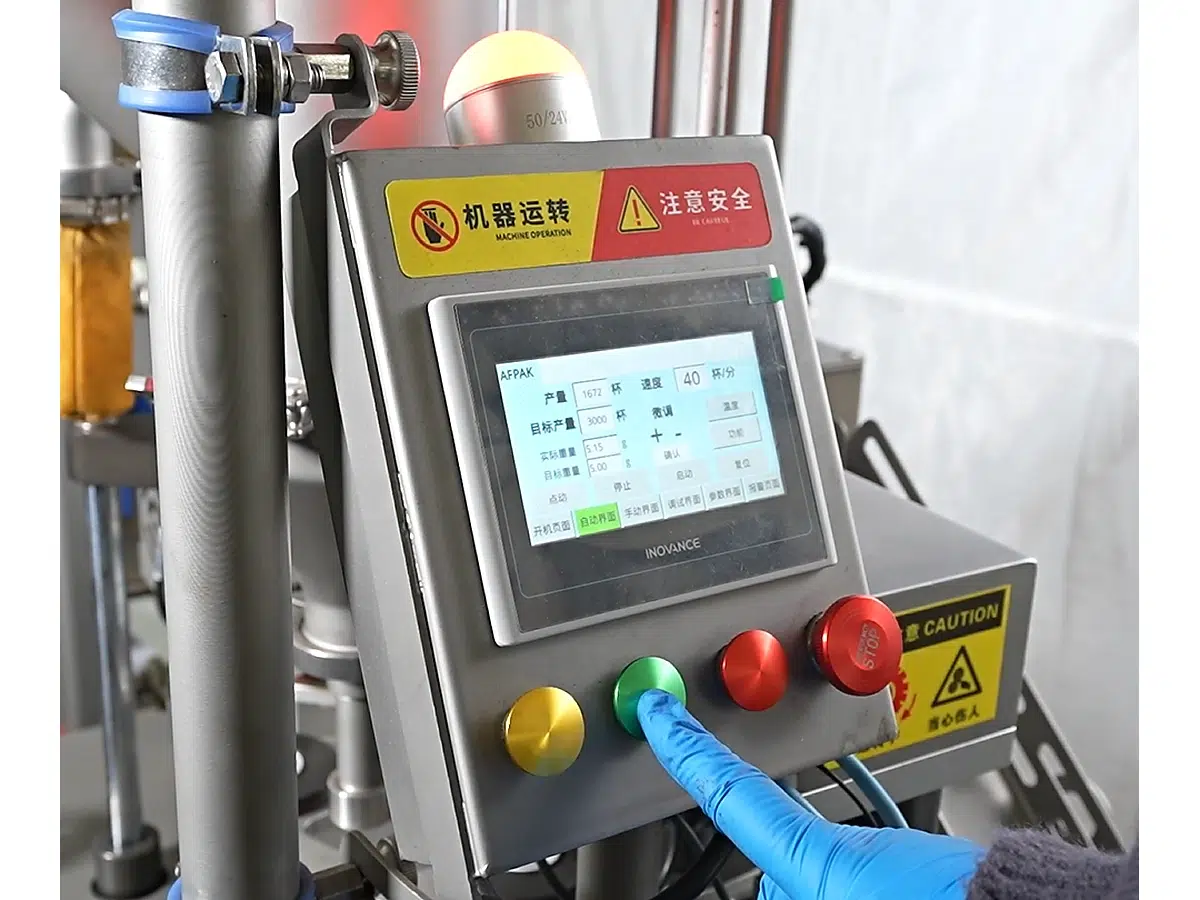

Logica de pornire sigură + documentație completă
După ce butonul de pornire este ținut timp de 3 secunde, un avertisment sonor le reamintește operatorilor să-și scoată mâinile din zona de lucru înainte de începerea ciclului de producție.
Documentația de operare și întreținere este furnizată împreună cu mașina.
Construiți produsul înainte de a construi linia mare de producție
Un nou proiect capsulă nu are întotdeauna nevoie de capacitate maximă din prima zi. în primul rând, trebuie să confirmați produsul, formatul de ambalare și cererea reală a pieței.
YM40 oferă producție comercială automată, menținând în același timp investiția inițială, spațiul și complexitatea de funcționare sub control.
De la eșantionul dvs. până la prima serie de producție
Trimiteți mostre
Furnizați cupa, materialul de etanșare și produsul de umplere.
Confirmați configurația
Confirmați sculele, structura de umplere și metoda de etanșare.
Testați cu materiale reale
AFPAK testează mașina folosind materialele de producție confirmate.
Instalați și începeți producția
Poziționați mașina, conectați utilitățile, confirmați setările și începeți producția.
De la încărcarea materialelor la producția continuă
Încărcați cupe goale
Încărcați formatul de capsulă sau ceașcă configurat în sistemul de alimentare cu ceașcă.
Adăugați produsul de umplere
Încărcați cafea măcinată, pudră instant, cacao, matcha sau alt produs configurat.

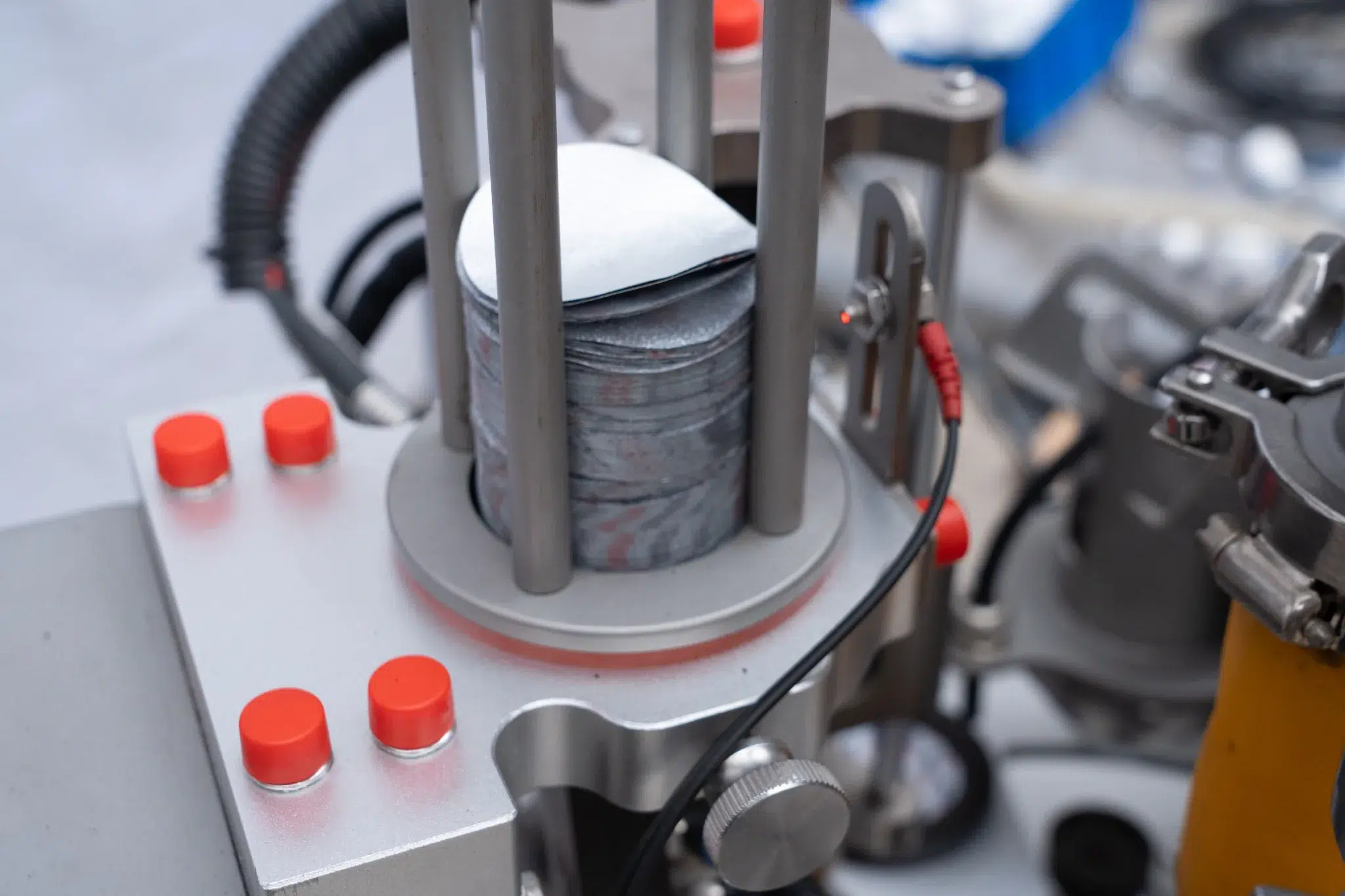

Pregătiți materialul de etanșare
Încărcați capacele pre-tăiate sau instalați film de rulare, în funcție de configurația mașinii.
Setați parametrii de producție
- Suma de umplere
- Setări melc
- Temperatura de etanșare
- Setări de producție
Rulați cupe de probă
- Verificați greutatea de umplere
- Verificați poziția filmului sau a capacului
- Verificați calitatea etanșării
Începeți producția continuă
După aprobarea probei, țineți apăsat butonul de pornire timp de 3 secunde.Sună un avertisment sonor înainte de începerea ciclului automat.
Formate de capsule produse pe YM40

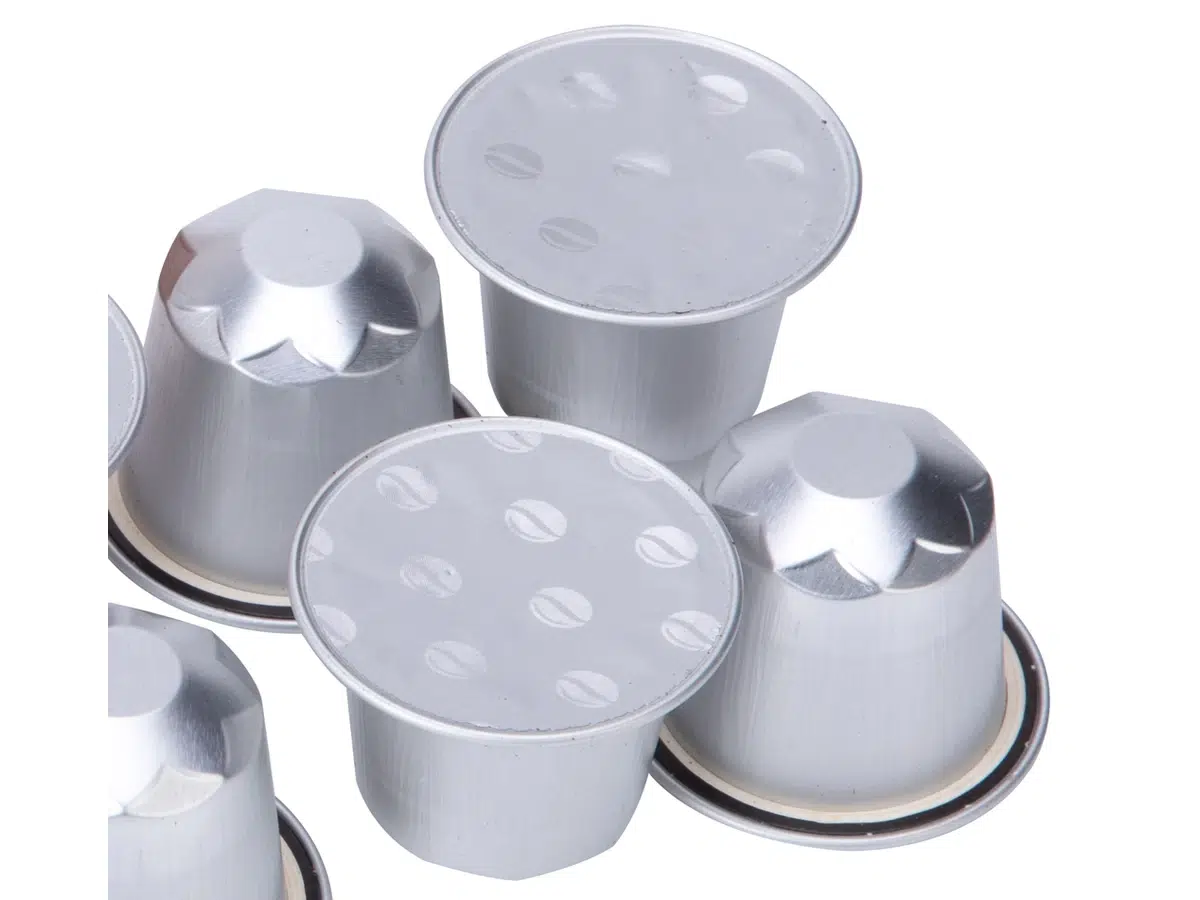

Capsule compatibile cu Nespresso
YM40 poate fi configurat cu scule dedicate pentru producția de capsule compatibile cu Nespresso.

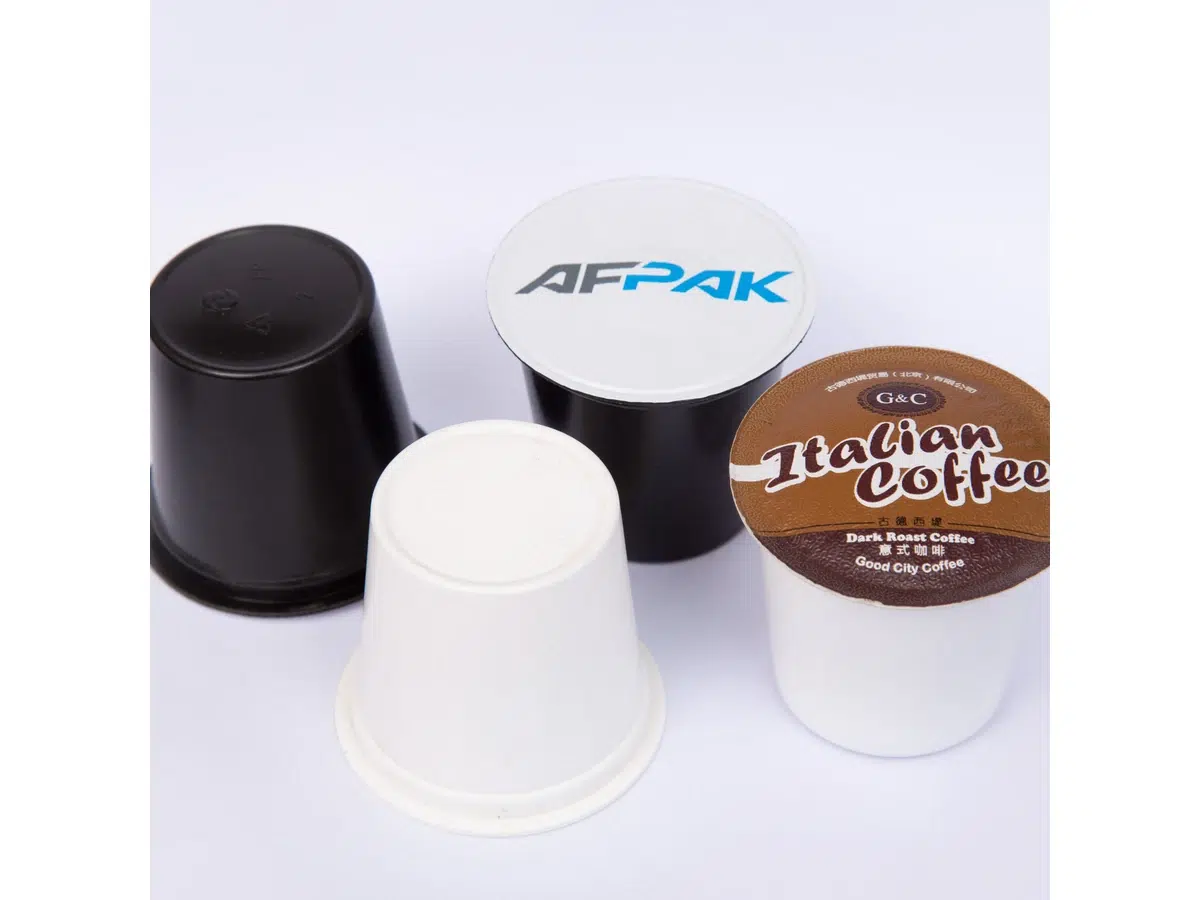

Cupe compatibile cu cupa K
Sculele dedicate pot fi configurate și pentru produse compatibile în stil K-Cup.
Ce poate umple YM40?
Pulbere
- Cafea măcinată
- Pulbere de cafea instant
- Pudră de cacao
- Matcha pudră
- Alte pulberi adecvate
Lichid
O structură adecvată de dozare a lichidului poate fi selectată în funcție de volumul de umplere, vâscozitate și cerințele de igienă.
Lipi
Produsele cu vâscozitate mai mare pot folosi o structură adecvată de umplere cu pastă selectată în jurul produsului real.

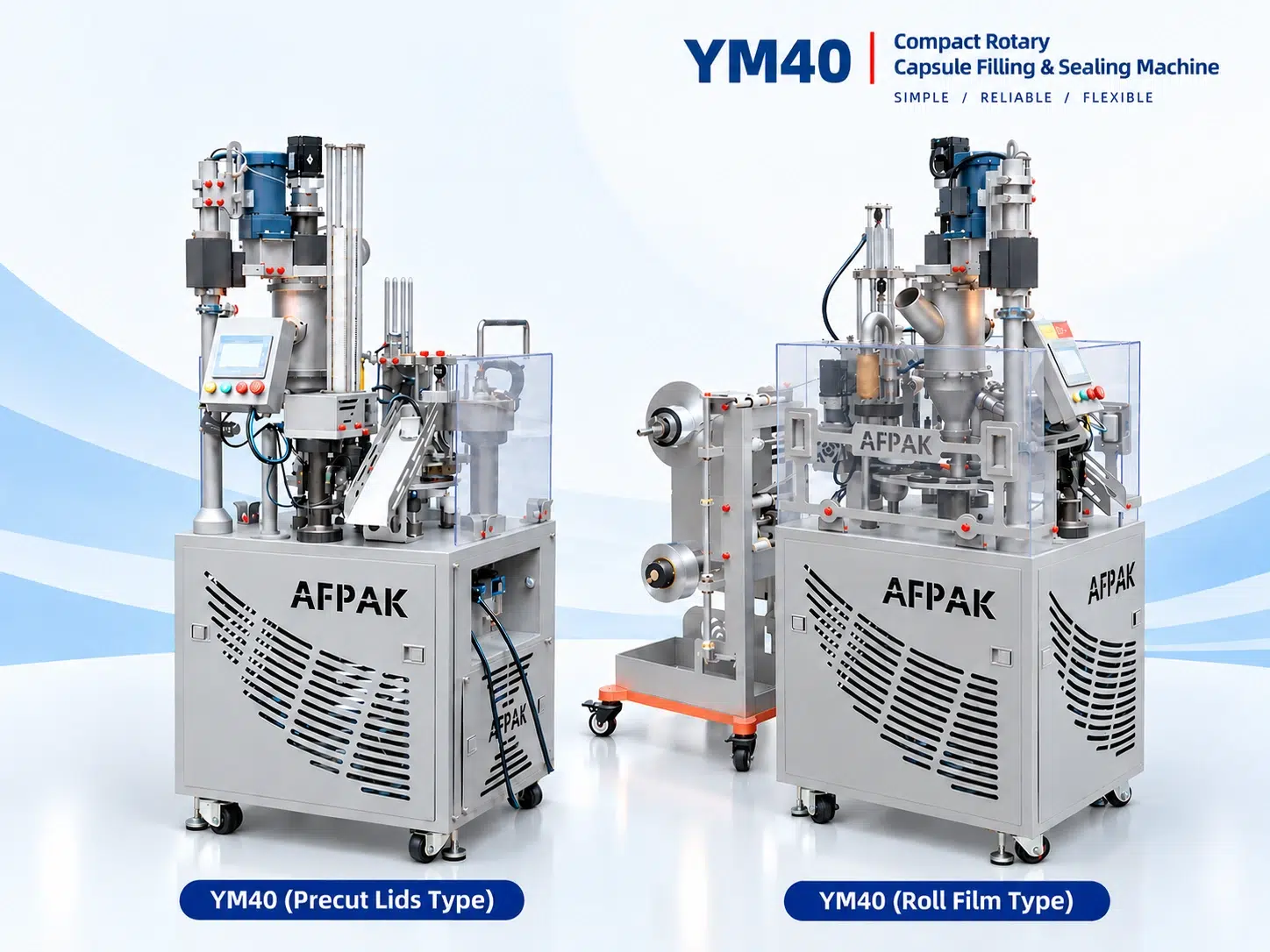

Film de capac sau rolă pre-tăiat
Tip capac pre-tăiat
Capacele individuale pretăiate sunt ridicate și poziționate automat înainte de etanșarea termică.

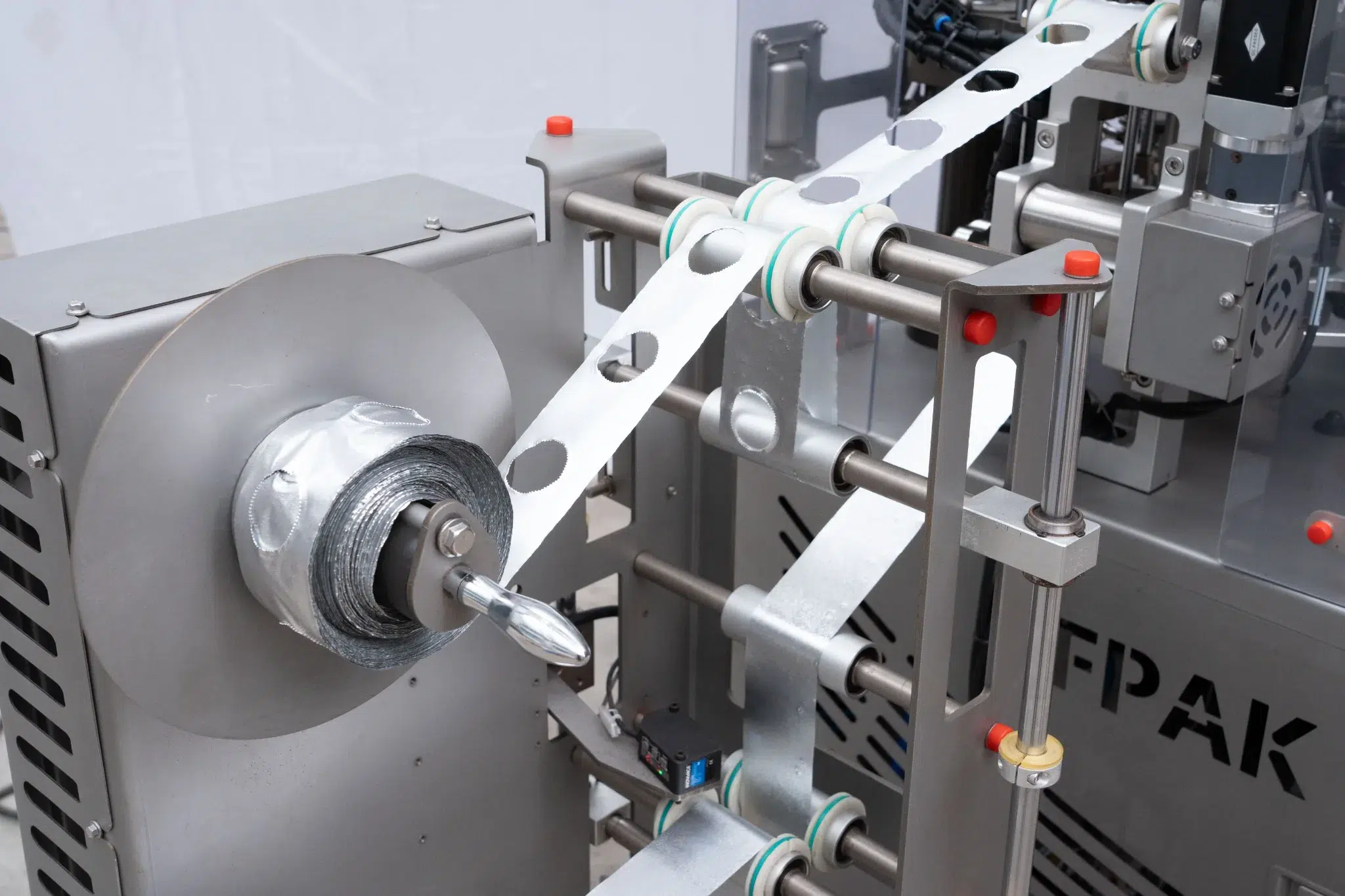

Tip film rulant
Filmul continuu al rolei este alimentat și tăiat automat înainte de etanșare.

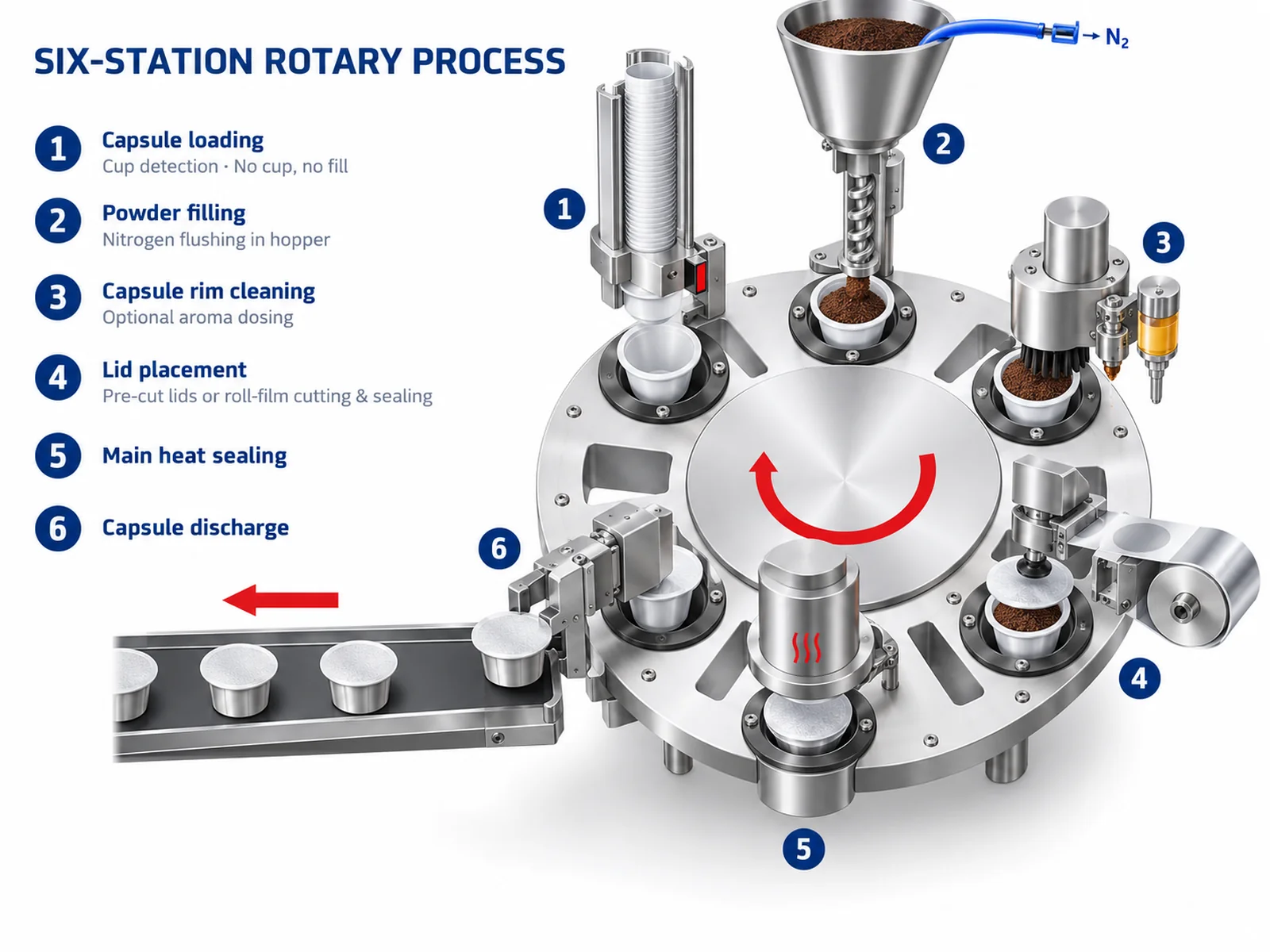

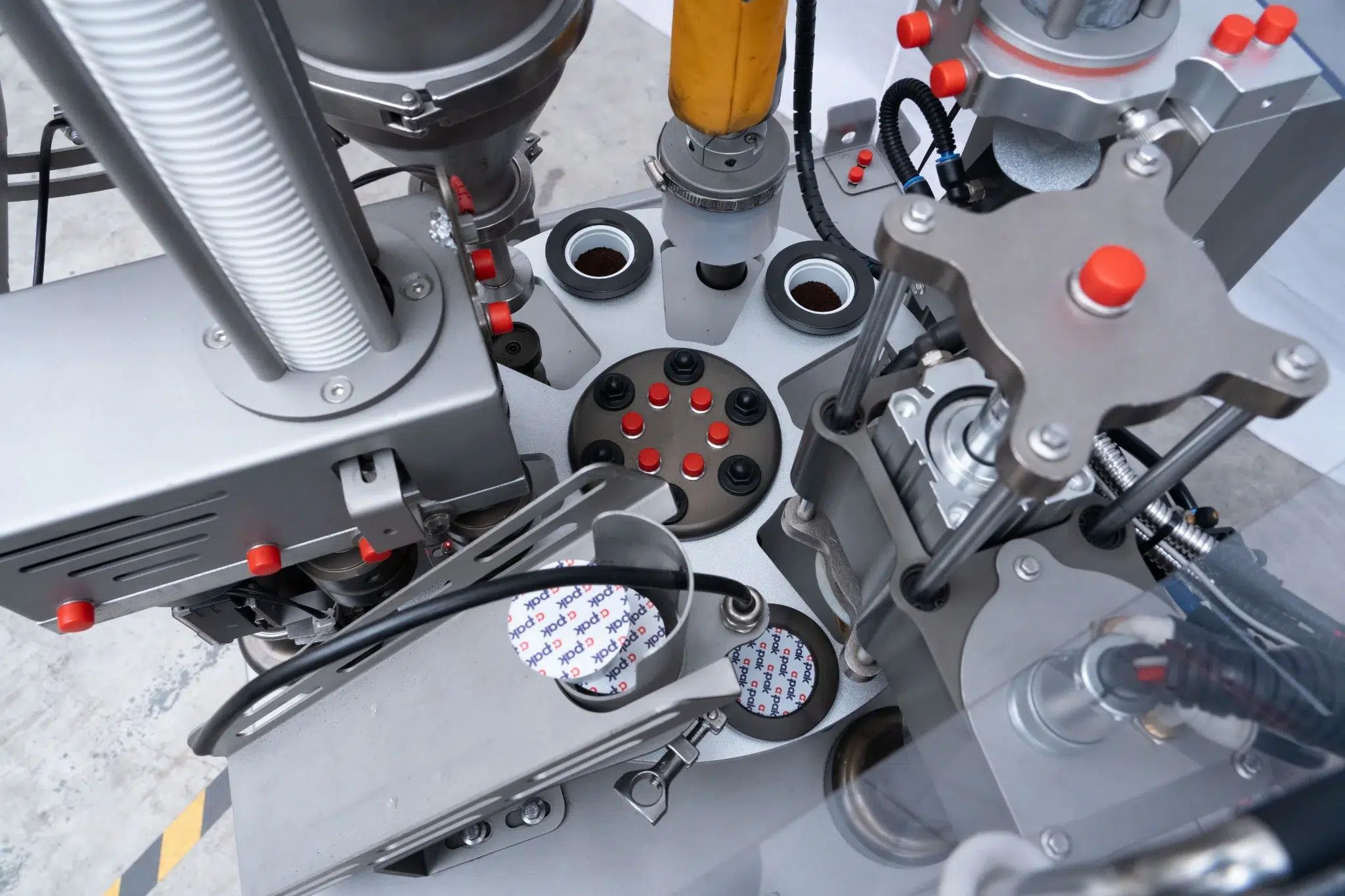

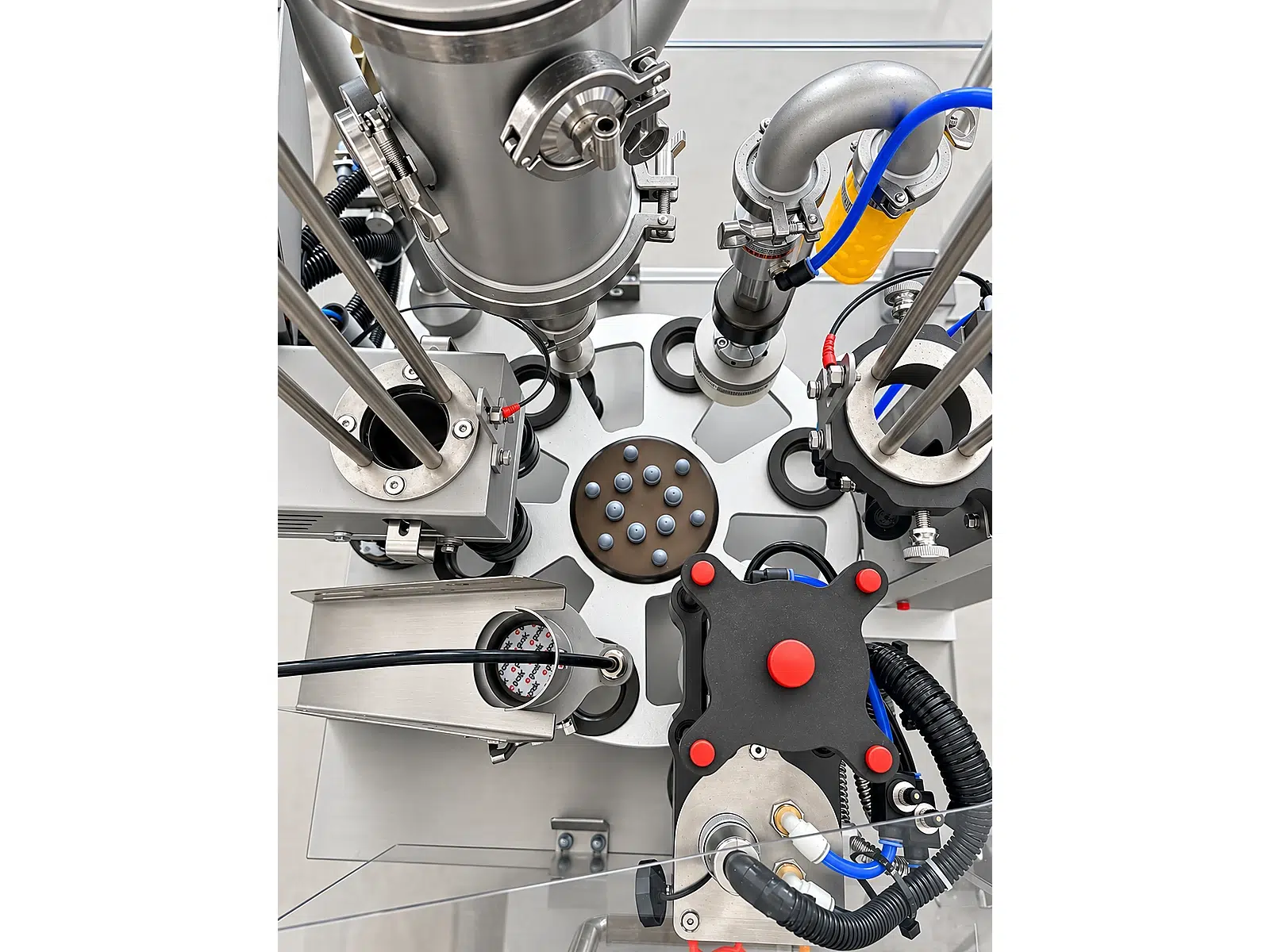

Șase stații. Un ciclu complet de producție.
Încărcarea cupei + No-Cup /Detectarea fără umplere
Cupele goale sunt încărcate în matrița rotativă.dacă nu este detectată nicio cupă, umplerea nu este activată.

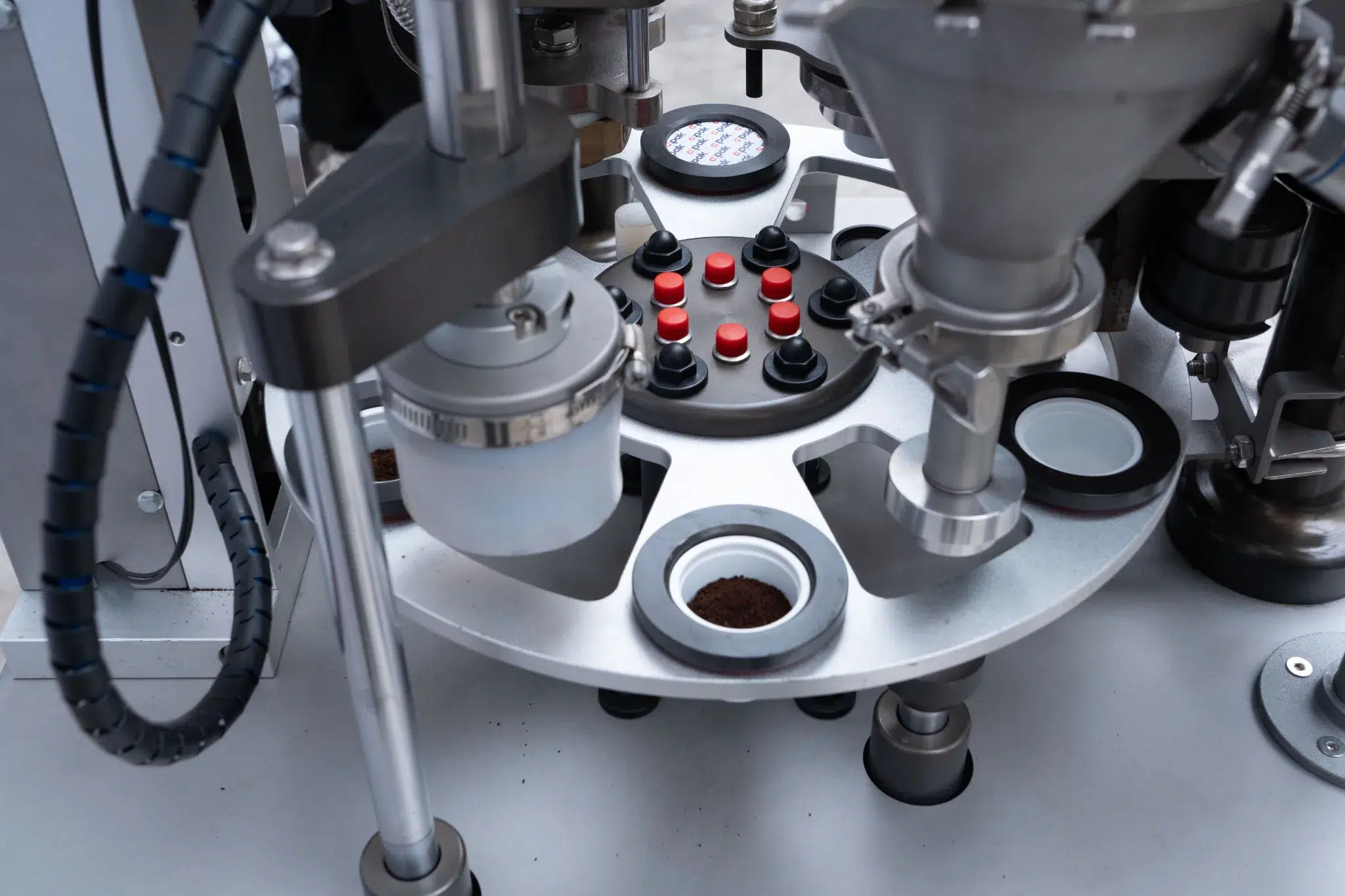

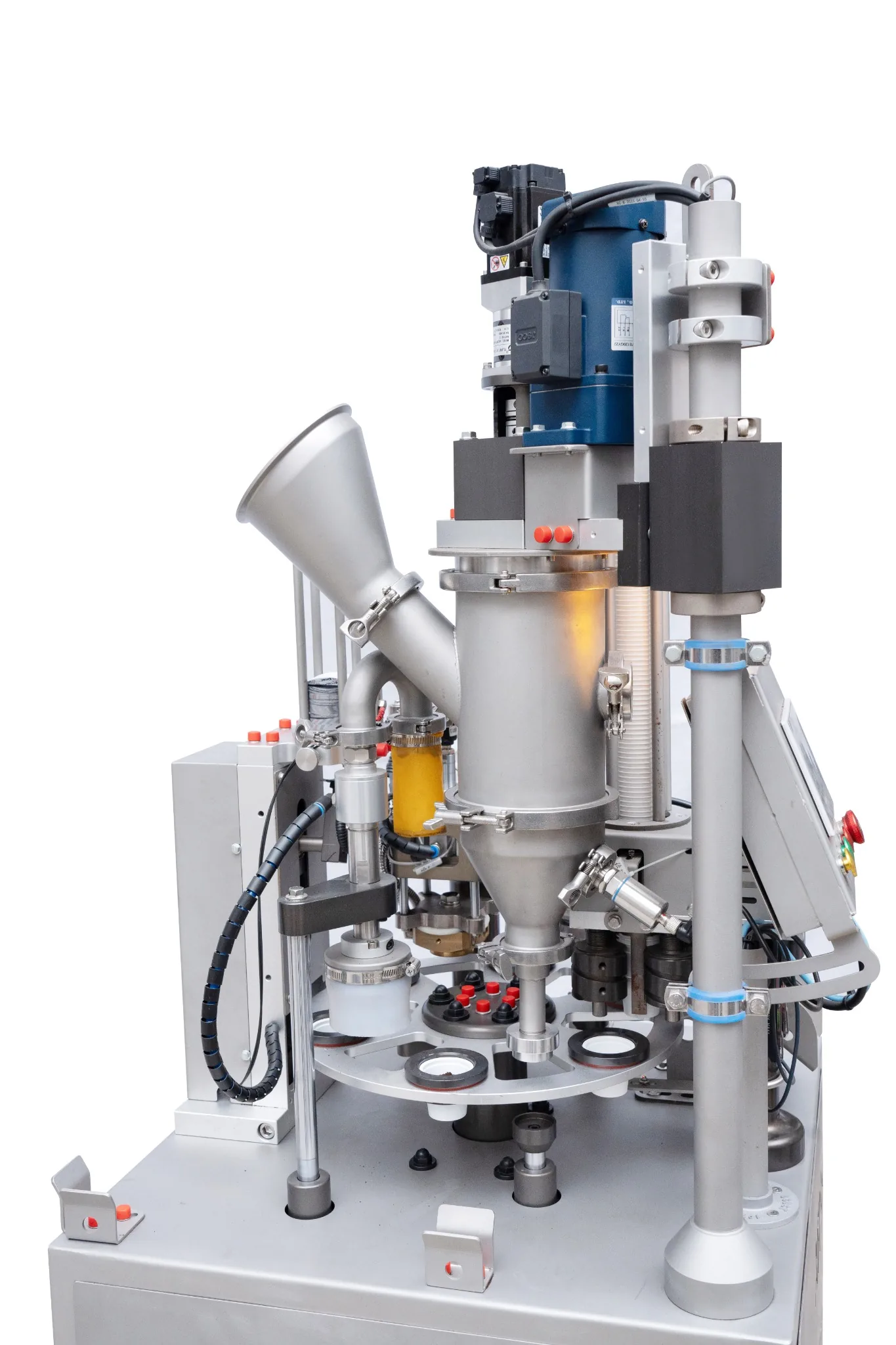

Umplutură + azot buncăr
Produsul este dozat în cană, în timp ce azotul poate fi introdus în buncăr.
Etanșare-Curățare a suprafeței
Pulberea din jurul marginii cupei este curățată înainte de etanșare. dozare opțională a aromei poate fi, de asemenea, integrată aici.
Amplasarea capacului /tăierea filmului în rolă
În funcție de configurație, mașina plasează un capac pre-tăiat sau alimentează și taie filmul rulou pentru etanșare.

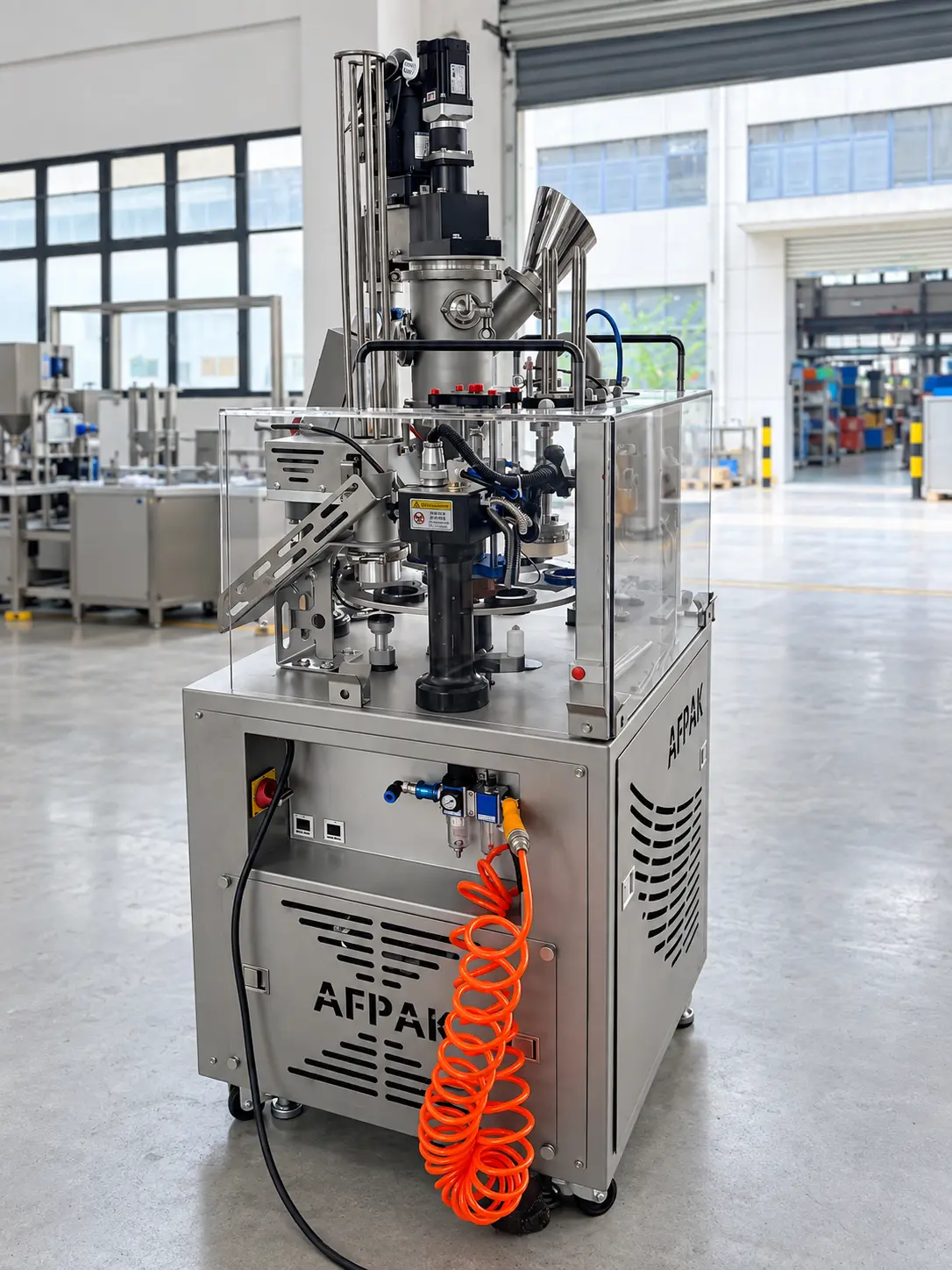

Etanșare termică
Materialul de etanșare este sigilat la căldură pe ceașcă.
Ieșire cupă
Cupele finite sunt descărcate automat.cântărirea în linie și respingerea pot fi adăugate ca opțiune.
Vedeți YM40 care rulează în producție reală
Urmăriți procesul de umplere, manipulare a cupelor, etanșare și rotație lucrând împreună într-un ciclu de producție real.
YM40 sau RN1S 4 Ce mașină se potrivește stadiului tău actual?
| Comparaţie | AF-YM40 | AF-RN1S |
|---|---|---|
| Cel mai bun pentru | Pornirea producției comerciale automate | Producție comercială flexibilă cu mai multă capacitate de expansiune |
| Viteza de producție | 30.40 căni/min | 50 trep60 capsule/min |
| Platforma mașinii | Platformă rotativă pneumatică compactă cu șase stații | Platformă rotativă mai mare, cu mai mult spațiu de lucru |
| Cupa /Flexibilitatea capsulei | Cel mai potrivit pentru structurile de cupe standard sau relativ simple | Flexibilitate mai largă a formatului și mai mult spațiu pentru configurații de schimbare |
| Spălarea azotului | Spălarea azotului în interiorul buncărului de umplere | 10+ canale de azot pot fi configurate pentru o spălare mai completă a azotului și un oxigen rezidual mai mic |
| Funcții opționale | Opțiuni de bază disponibile în cadrul structurii compacte a mașinii | Mai mult spațiu pentru inspecție, funcții auxiliare și viitoare upgrade-uri de producție |
| Spațiul fabricii | Amprentă foarte compactă | Amprentă mai mare |
| Investiție inițială | Inferior | Superior |
| Etapa recomandată | Lansarea produsului și producția comercială inițială | Producție pe termen mai lung, în care flexibilitatea și expansiunea contează mai mult |
Alegeți YM40 atunci când dimensiunea compactă, investiția inițială mai mică și producția automată simplă sunt prioritare. Alege RN1S când aveți nevoie de o flexibilitate mai largă a formatului, mai multe funcții opționale, spălare mai completă cu azot sau spațiu mai mare pentru extinderea viitoare.
AF-YM40 Specificații tehnice
| Model | AF-YM40 |
|---|---|
| Tipul mașinii | Compact pneumatic Rotary de umplere & Mașină de etanșare |
| Stații de lucru | 6 |
| Viteza de producție | 30.40 căni/min |
| Formate de cupă potrivite | Compatibil Nespresso/Compatibil K-Cup/Formate personalizate de cupă simplă |
| Aplicații de umplere | Pulbere /Lichid /Pastă, în funcție de sistemul de umplere |
| Opțiuni de etanșare | Capac pre-tăiat /Film rulou |
| Unitate de umplere cu pulbere | Servomotor + reductor de 3000 RPM |
| Configurare azot | Spălarea azotului buncăr |
| Principalele componente electrice | Schneider |
| Alimentare | 220 V, 1 fază, 50/60 Hz |

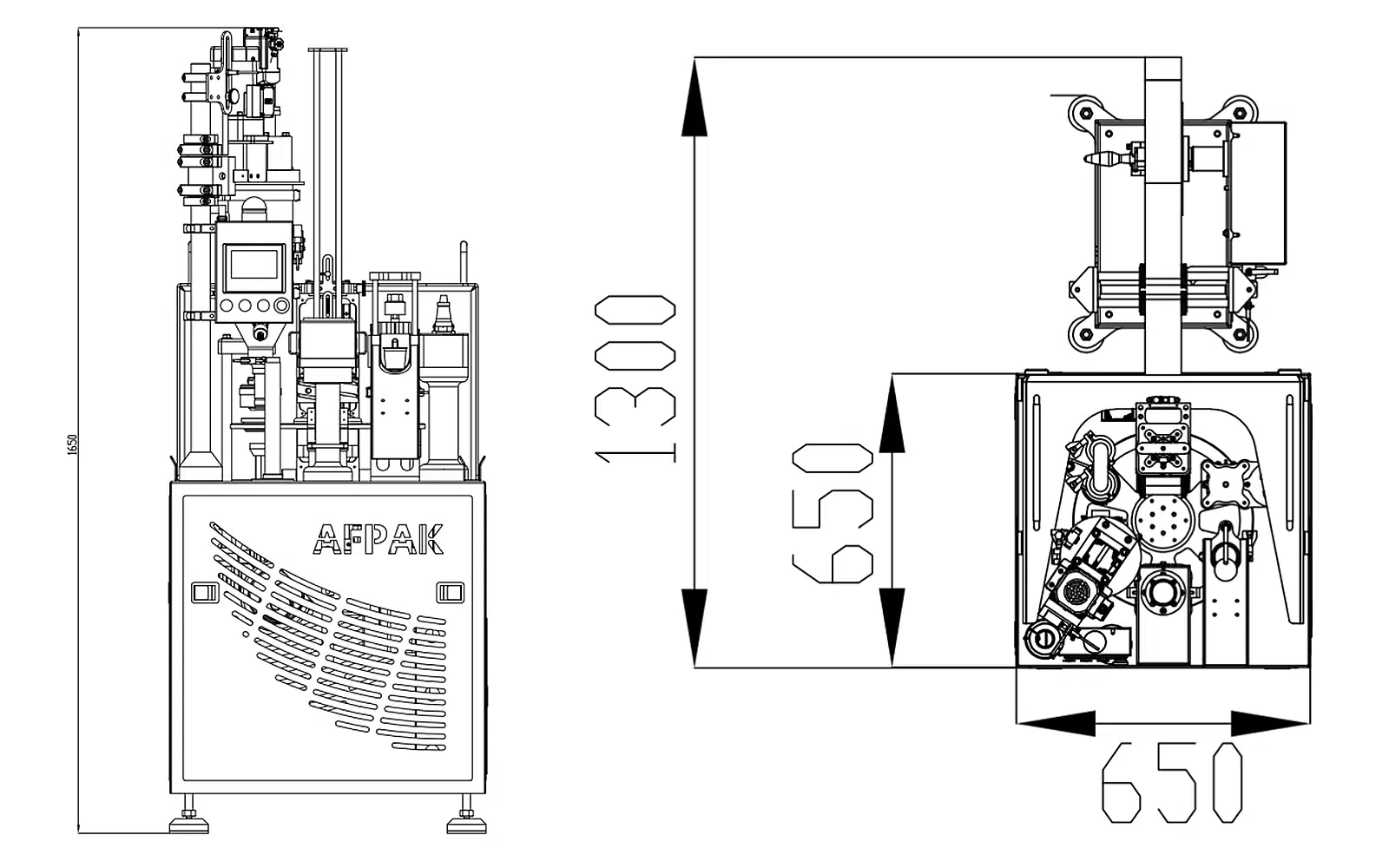

| Dimensiunea mașinii | Aprox. 650×650×1650 mm |
| Greutatea mașinii | Aprox. 400 kg |
| Timp de livrare tipic | Aprox. 4 săptămâni |
Specificațiile finale depind de formatul cupei, materialul de umplere, volumul de umplere, materialul de etanșare și configurația selectată.
Ambalat pentru export.
Gata de livrare.
După pregătirea finală, fiecare YM40 este împachetat pentru protecția transportului, ambalat în siguranță într-o carcasă din lemn de export, identificat clar și pregătit pentru expediere.

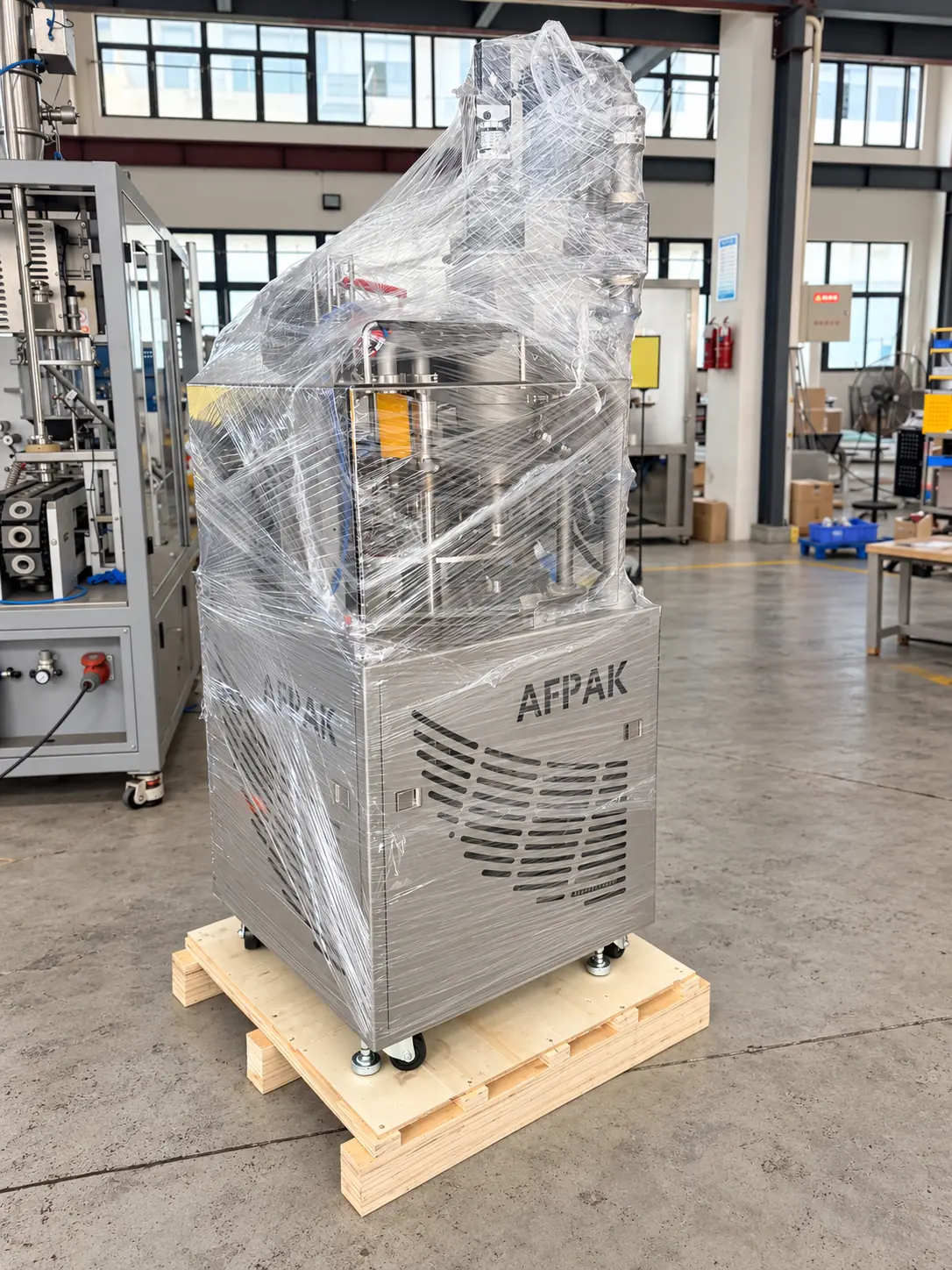

Ambalaj de protecție
Mașina este complet înfășurată pentru a ajuta la protejarea suprafețelor împotriva umezelii, prafului și a contactului legat de transport.
Export Carcasă din lemn
Mașina ambalată este ambalată într-o cutie de lemn de export și asigurată pentru transport.
Încărcat pentru expediere
Lada ambalată este încărcată pentru transport și pregătită pentru expediere internațională.
Identificarea expedierii
Fiecare transport este marcat clar înainte de expediere pentru o primire și identificare mai ușoară.
Întrebări frecvente despre YM40
Ce formate de capsule poate produce YM40?
YM40 este potrivit pentru capsule compatibile cu Nespresso, cupe compatibile cu K-Cup și alte formate personalizate de cupe cu structuri interne relativ simple.
Poate YM40 să folosească atât capace pre-tăiate, cât și film rulant?
Da. YM40 poate fi configurat cu manipularea automată a capacului pretăiat sau alimentarea și tăierea cu rulou-film.
Ce produse poate umple YM40?
Aplicațiile tipice de pulbere includ cafea măcinată, cafea instant, cacao și matcha. Sistemele adecvate de dozare a lichidelor și a pastelor pot fi, de asemenea, configurate în funcție de produs.
Ce spălare cu azot poate oferi YM40?
Configurația actuală YM40 acceptă spălarea cu azot în interiorul buncărului de umplere. Datorită structurii compacte a mașinii, nu oferă același sistem de azot în mai multe puncte ca RN1S. Proiectele care necesită o spălare mai completă cu azot și un oxigen rezidual mai mic sunt mai potrivite RN1S .
Se pot adăuga dozarea aromei, verificarea greutății și respingerea?
Da. Dozarea opțională a aromei poate fi integrată în procesul de producție, în timp ce verificarea greutății în linie și respingerea automată pot fi adăugate la ieșirea produsului finit.
Cum este YM40 diferit de RN1S?
YM40 este mai mic și are un prag de intrare mai mic. RN1S oferă o ieșire mai mare, o flexibilitate mai largă a formatului, mai multe funcții opționale, peste 10 canale de azot și mai mult spațiu pentru extinderea viitoare.
Cum trebuie curățat YM40 după producție?
Îndepărtați produsul rămas, curățați piesele de umplere cu contact cu produsul, inspectați zona de etanșare și finalizați o verificare de bază a senzorilor, a alimentării cu aer și a componentelor în mișcare înainte de următorul lot de producție.
Ce informații trebuie să trimit înainte de a comanda?
Trimiteți proba sau desenul dvs. de ceașcă, produsul de umplere, volumul de umplere țintă, materialul de etanșare și producția așteptată. Configurațiile standard necesită de obicei aproximativ patru săptămâni, în funcție de scule și configurația finală.
Trimiteți-ne produsul dvs. Vom confirma configurația YM40 potrivită.
Trimiteți AFPAK cupa dvs, produsul de umplere, volumul de umplere și rezultatul așteptat. Apoi putem evalua sculele adecvate, sistemul de umplere și configurația de etanșare.
