سلسلة أفباك واي إم
الدقة الميكانيكية.
بنيت لمواصلة الإنتاج.
منصة تعبئة وختم كبسولة القهوة التي تعمل بالكامة لشركات القهوة المتوسطة والكبيرة التي تتطلب إنتاجًا مستقرًا وجرعات دقيقة ومتانة الماكينة على المدى الطويل.
لماذا يم
يبدأ الاستقرار بكيفية إنشاء كل حركة.
بدلاً من الاعتماد على أسطوانات الهواء لتوقيت الحركات الرأسية الرئيسية، تستخدم سلسلة YM عمودًا ميكانيكيًا مركزيًا وكاميرات متزامنة. إسقاط الكأس، وحركة رأس التعبئة، وتنظيف الحافة، وقطع الفيلم، وارتفاع وهبوط الختم بإيقاع ميكانيكي ثابت.
متزامنة ميكانيكيا
تتبع المحطات الرئيسية نفس المحرك المركزي، مما يقلل من اختلاف التوقيت بين الحركات الهوائية المنفصلة.
مصممة للإخراج المستمر
بمجرد تشغيل الماكينة بشكل صحيح، يدعم ملف تعريف الكاميرا الثابتة الإنتاج السلس والقابل للتكرار للنوبات الطويلة.
نقاط تآكل هوائية أقل
لا تعتمد حركات الإنتاج الرئيسية على أعداد كبيرة من الأسطوانات وصمامات الملف اللولبي، مما يقلل من نقاط الصيانة الهوائية المشتركة.
القلب الميكانيكي
رمح واحد. كاميرات متعددة. كل محطة في الخطوة.
يقوم العمود المركزي بتدوير نظام الكامة الذي يتحكم في الحركة الرأسية التي تتطلبها محطات التعبئة والتغليف الأولية. نظرًا لأن ملف تعريف الحركة محدد فعليًا، فإن كل دورة تتبع نفس التسلسل والموضع.
يتم تصنيع الكاميرات من فولاذ نيترة 38CrMoAl وتتلقى معالجة نيترة لتحسين صلابة السطح ومقاومة التآكل واستقرار الأبعاد. وهذا يساعد على تقليل مخاطر التشوه أثناء التشغيل على المدى الطويل.
عادة ما يتم إجراء تشحيم الشحوم مرة واحدة كل ثلاثة أشهر تقريبًا. يمكن إكمال الخدمة الروتينية خلال 30 دقيقة تقريبًا، اعتمادًا على ظروف التشغيل ونطاق الصيانة.
منصة تتوسع
اختر الإخراج الذي تحتاجه العملية الخاصة بك.
تم تصميم كل حارة لمدة 60-80 دورة ميكانيكية في الدقيقة. حدد مسارًا واحدًا أو مسارين أو ثلاثة وفقًا لخطة الإنتاج الحالية، أو ناقش YM240 المخطط له والمكون من أربعة حارات لمشروع مستقبلي عالي الإنتاج.

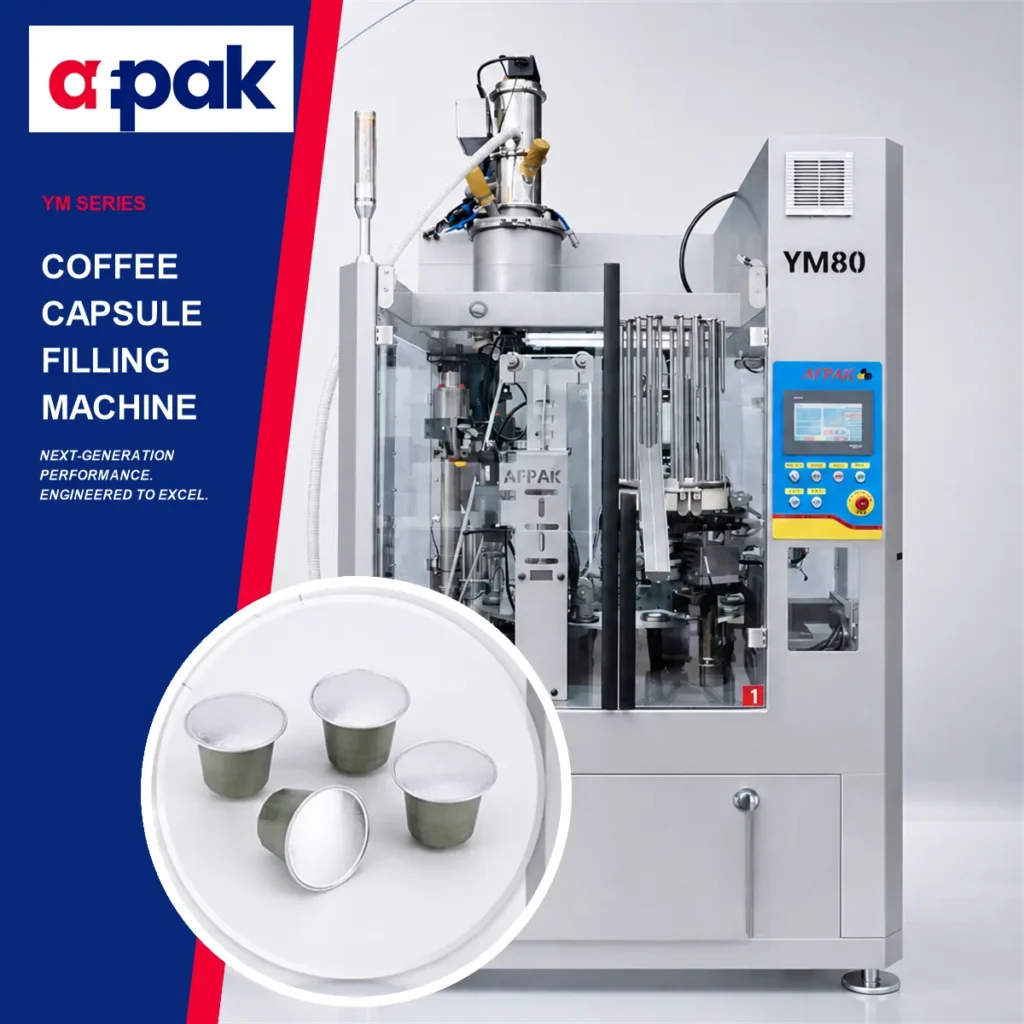

YM80
60-80 سي بي إم
- 1 حارة الإنتاج
- تقريبا. 1400 × 1500 × 2400 ملم
- تقريبا. 2200 كجم
- جرعة القهوة القياسية 5-6 جرام
يوصى به للمحامص المتميزة ومنتجي الكبسولات متوسطة الحجم.
YM120
120-160 سي بي إم
- 2 ممرات الإنتاج
- تقريبا. 1600 × 1700 × 2400 ملم
- تقريبا. 2400 كجم
- 60-80 دورة/دقيقة لكل حارة
يوصى به للمنتجين الراسخين الذين يحتاجون إلى قدرة أكبر في بصمة مدمجة.
YM180
180-240 سي بي إم
- 3 ممرات إنتاج
- دقة التعبئة المرجعية ±0.2 جرام
- تقريبا. 1700 × 1700 × 2400 ملم
- تقريبا. قوة عمل 5 كيلو وات
يوصى به لشركات القهوة الكبيرة التي تحتاج إلى إنتاج أعلى بكثير مع الاحتفاظ بنفس مبدأ الإنتاج المتزامن ميكانيكيًا.
YM240
240-320 سي بي إم
- 4 ممرات إنتاج مخططة
- تقريبا. 1700 × 1700 × 2400 ملم
- تقريبا. 3000 كجم
- تقريبًا. قوة عمل 6 كيلو وات
Ym240 هو مشروع مخصص مخطط له ولم يتم تصنيعه أو تسليمه بعد. سيتم تأكيد البيانات الهندسية النهائية أثناء تصميم المشروع.

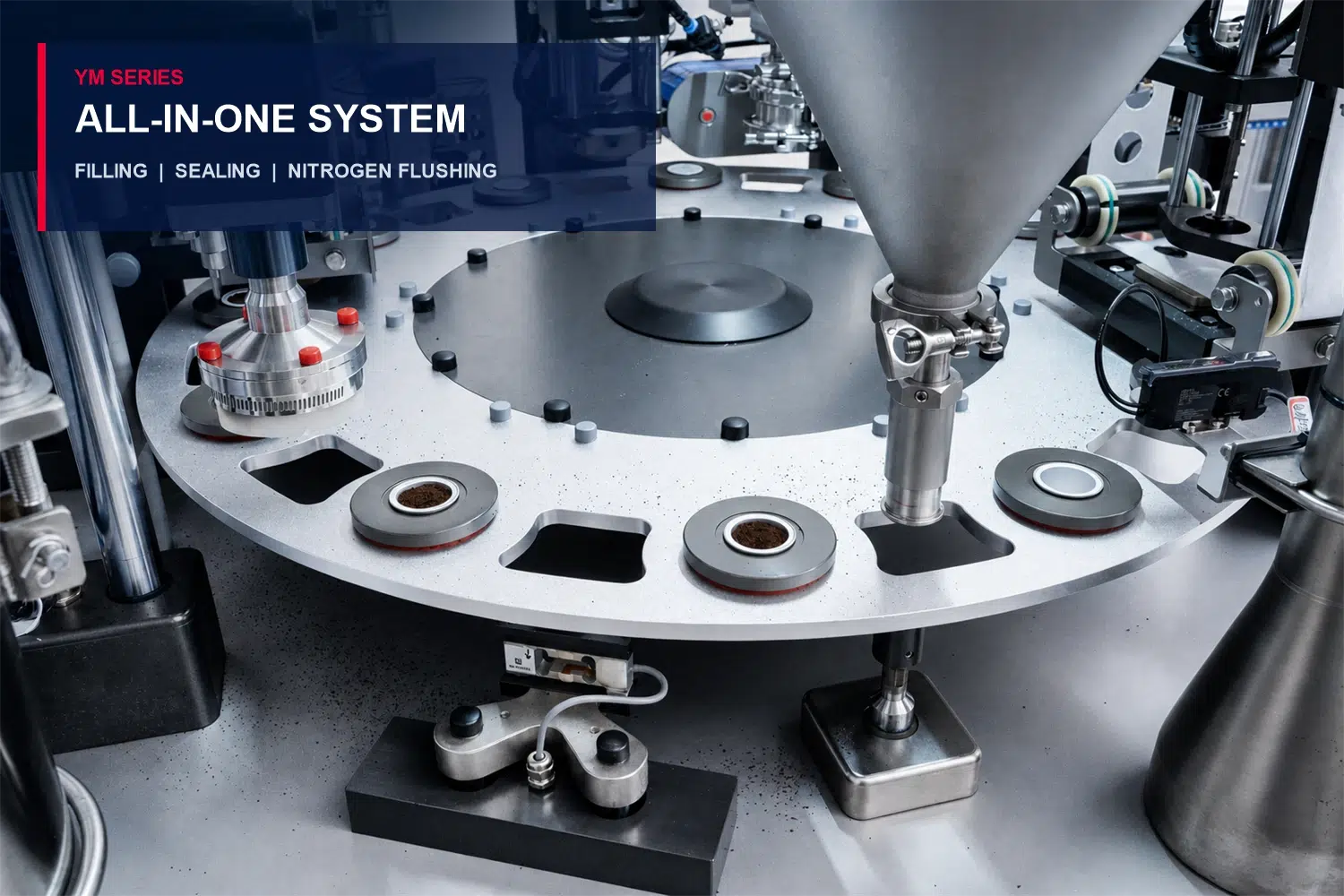

تسلسل الإنتاج الكامل
من الكبسولة الفارغة إلى المنتج النهائي الذي تم فحصه.
- تخزين وتغذية الكبسولات الفارغة تلقائيا.
- اكتشاف وجود الكبسولة قبل كل محطة عمل.
- قم بغسل الكبسولة الفارغة مسبقًا بالنيتروجين.
- اختياريًا، قم بقطع ورق الترشيح السفلي وإدخاله.
- قم بتغذية القهوة بالفراغ في القادوس العازل.
- جرعة مؤازرة من القهوة في كل كبسولة.
- قم بوزن كل كبسولة مملوءة بشكل اختياري.
- تنظيف مسحوق القهوة من حافة الكبسولة.
- جرعة اختيارية من النكهة السائلة.
- قطع الغطاء من فيلم لفة مسجل.
- ضع الغطاء المقطوع وثبته باستخدام المكنسة الكهربائية.
- تطبيق أول ختم حراري مساعد.
- تطبيق الختم الحراري الثاني الرئيسي.
- الحفاظ على حماية النيتروجين قبل الختم.
- قم بطباعة التاريخ أو الشعار أو الدفعة أو معلومات الاستجابة السريعة بشكل اختياري.
- فصل الكبسولات المرفوضة عن المخرجات المؤهلة.
- نقل الكبسولات النهائية إلى ناقل التجميع.

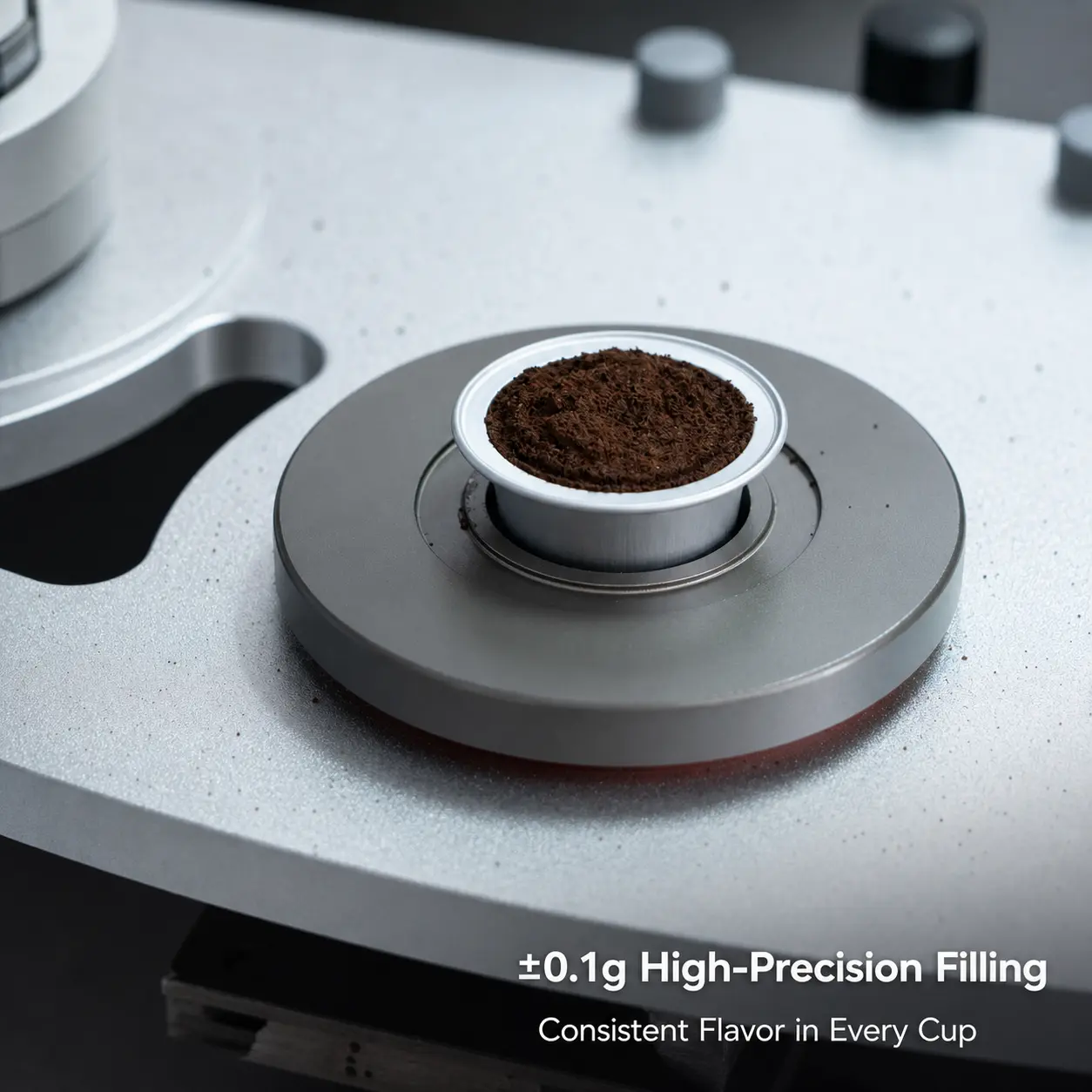

اتساق الجرعات
تعبئة دقيقة، بوزن 100% عندما تتطلب خطة الجودة الخاصة بك ذلك.
تم تصميم نظام المؤازرة القياسي بدقة تعبئة تبلغ حوالي ±0.1-0.2 جم مع القهوة وظروف التشغيل المحددة.
يقوم نظام الوزن المضمن HBM الألماني الاختياري بفحص كل كبسولة، ويسمح بوضع الحدود العليا والدنيا، ويفصل الكبسولات غير المطابقة عند التفريغ.
- YM80 بوزن مضمن: حوالي 45 كبسولة/دقيقة
- YM120 بوزن مضمن: حوالي 100 كبسولة/دقيقة إجمالاً
- Ym240 المخطط له بوزن مضمن: ما يقرب من 200-240 كبسولة/دقيقة إجمالاً
تم التخطيط لتعديل ردود الفعل التلقائية لنظام الجرعات للتطوير المستقبلي ولم يتم تضمينه في التكوين الحالي.

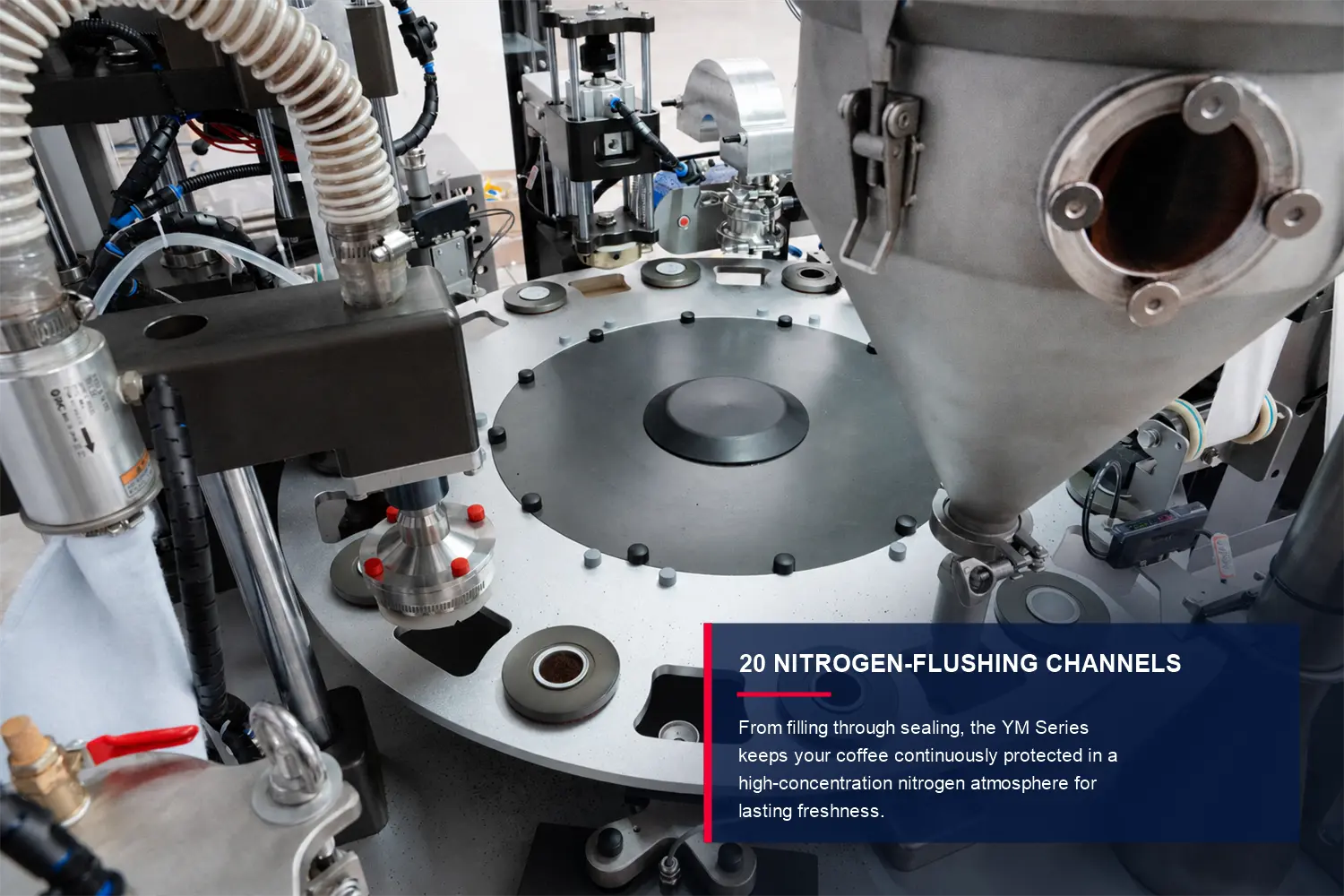

حماية النضارة
أكثر من 20 نقطة نيتروجين تحمي الكبسولة قبل إغلاقها.
قبل التعبئة
يتم غسل الكبسولة الفارغة مسبقًا لإزاحة الهواء قبل دخول القهوة.
بعد التعبئة
يتم إدخال نيتروجين إضافي حول القهوة وفي جميع أنحاء منطقة النقل المحمية.
قبل الختم
يحافظ غطاء الحماية من النيتروجين على البيئة الخاضعة للرقابة قبل إغلاق الغطاء.
حققت عمليات الفحص المفاجئ اليدوية من AFPAK الأكسجين المتبقي أقل من 1% عند حوالي 50 دورة/دقيقة باستخدام كبسولات متوافقة مع نسبريسو. هذه نتيجة فحص موضعي داخلي، وليست تقريرًا مختبريًا معتمدًا؛ تعتمد النتائج الفعلية على هندسة الكبسولة والفيلم ونقاء النيتروجين والضغط والسرعة وتكوين الماكينة.
ختم لفة الفيلم
قم بقطع كل غطاء ووضعه وإغلاقه في عملية واحدة مستمرة.
فيلم لفة مسجل
يدعم فيلم لفة مطبوع مع التسجيل الكهروضوئي. الحد الأقصى لقطر اللفة هو حوالي 400 ملم؛ يبلغ عرض الويب المطبق حوالي 320-350 ملم، ويخضع لتأكيد المشروع.
وضع غطاء الفراغ
يساعد تثبيت الفراغ في الحفاظ على محاذاة الغطاء المقطوع حديثًا قبل إغلاقه.
الختم الحراري على مرحلتين
توفر المحطة الأولى ختمًا مساعدًا. يقوم الثاني بإجراء الختم الأساسي باستخدام ارتفاع الرأس القابل للتعديل، وخصائص الزنبرك، والتحكم في درجة حرارة PID من 0-400° مئوية.
يستغرق التغيير النموذجي لفيلم اللف حوالي خمس دقائق. تستخدم الكبسولات البلاستيكية والألومنيوم والقابلة للتحلل نفس مبدأ الختم، في حين يمكن تخصيص رأس الختم الحراري ليتناسب مع هيكل حافة الكوب. يمكن إضافة فحص الرؤية الاختياري للكشف عن جودة الختم.

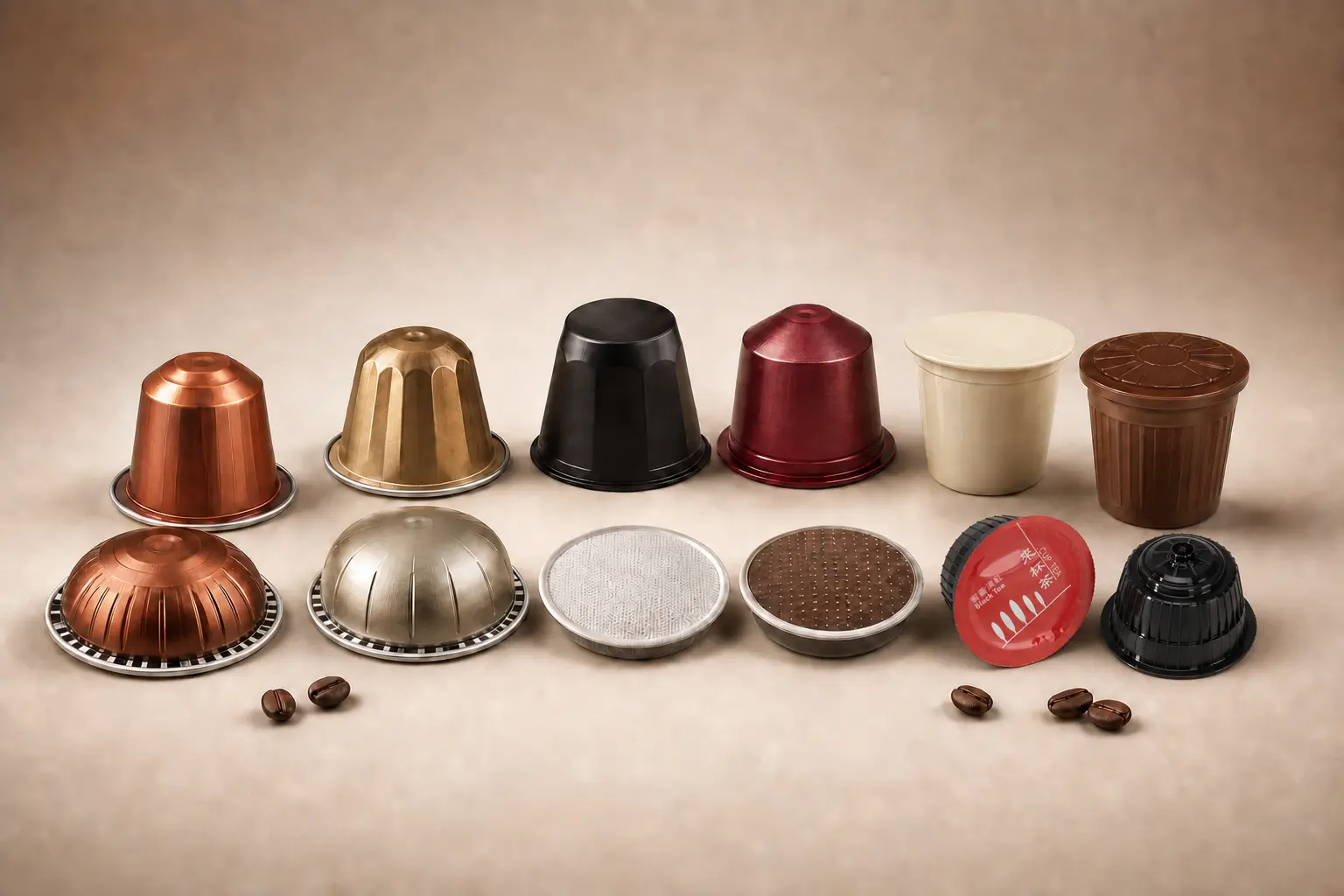

إنتاج كبسولة مرنة
مبني حول الكبسولة الخاصة بك، ولا يقتصر على تنسيق واحد.
يمكن تصميم منصة YM لكبسولات بلاستيكية وألومنيوم وقابلة للتحلل متوافقة مع نسبريسو، بالإضافة إلى K-Cup وDolce Gusto وLavazza Blue وLavazza A Modo Mio وغيرها من التنسيقات المخصصة. يتطلب التوافق مجموعة التنسيق الصحيحة وهندسة المشروع.
تغيير التنسيق لمدة 30 دقيقة تقريبًا
يتم استبدال المكونات الخاصة بملامسة الكبسولة والشكل فقط. قد تشتمل مجموعة الإنتاج الثانية على قلب القالب، وفوهة التعبئة، وقاطع الفيلم، ورأس الختم الحراري، ورأس شفط المسحوق، ومجلة الكبسولة.
يمكن لنظام التحكم تخزين البرامج لما يصل إلى تنسيقين للكبسولة.
تكوين الخط
أضف وظائف مراقبة الجودة والتعبئة التي يتطلبها منتجك.
نظام التصفية السفلي
قص وإدراج ورق الترشيح للألمنيوم المتوافق أو الكبسولات المتخصصة. يجب أن يستخدم قاع الكبسولة هيكلًا مسطحًا مناسبًا.
التحكم في الوزن المضمن
يستخدم مستشعرات HBM الألمانية لوزن كل كبسولة ورفض المنتجات خارج نطاق التسامح المحدد.
جرعات النكهة السائلة
يوزع جرعة نكهة سائلة قابلة للتعديل لمنتجات القهوة المنكهة.
الترميز بالليزر
يضيف تواريخ الإنتاج أو معلومات الدفعة أو الشعارات أو رموز الاستجابة السريعة.
فحص الرؤية
يمكن تكوين الفحص البصري الاختياري لفحص الختم أو المظهر.
اتصال الكرتون
قم بتوصيل مخرج الكبسولة بمعدات الكرتون شبه الأوتوماتيكية YM10 أو B10 الأوتوماتيكية بالكامل.
إثبات العميل

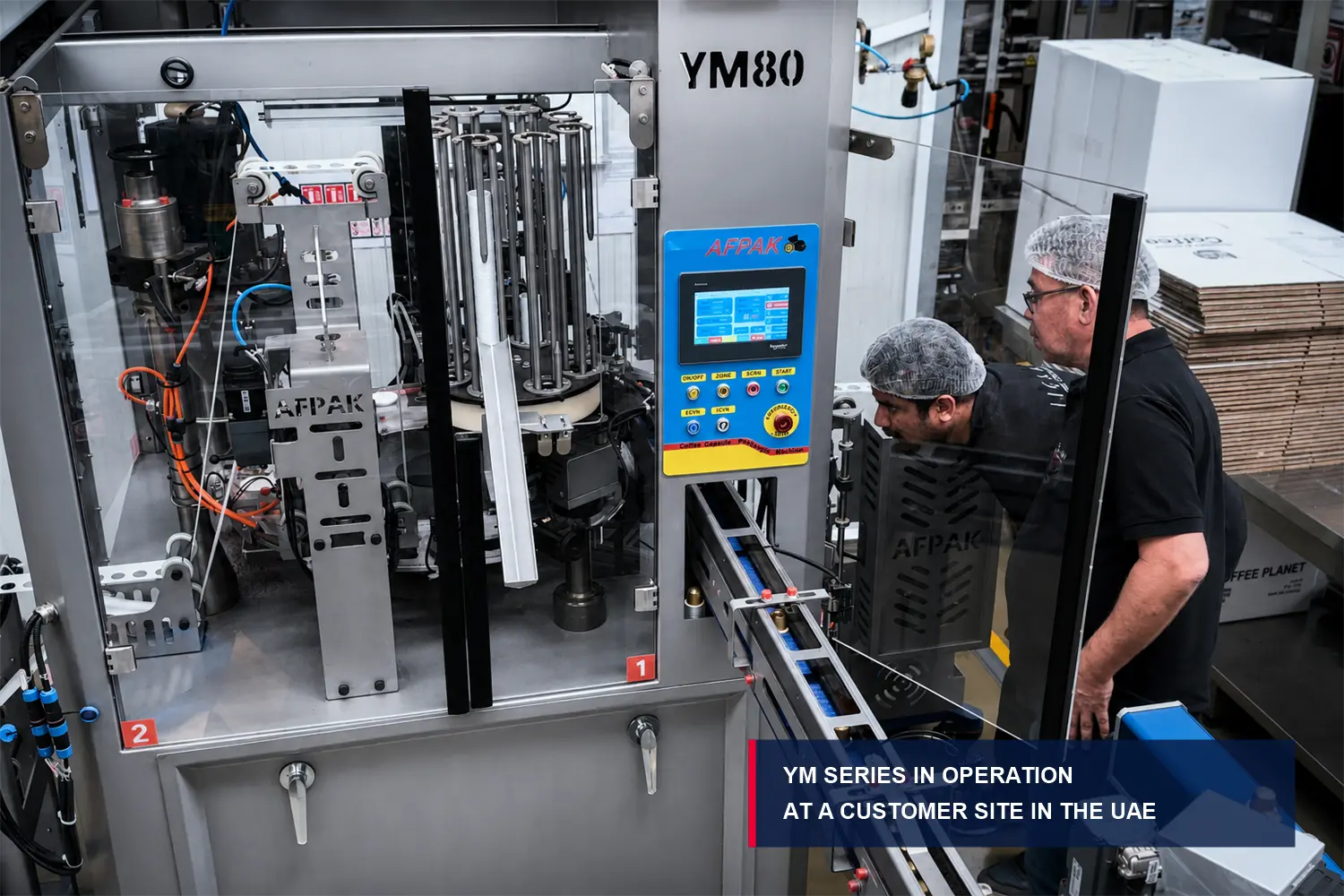

شركة القهوة من دبي: توقعات الجودة الأوروبية على النطاق الصحيح.
اختارت إحدى شركات القهوة الرائدة في دبي YM80 بعد تشغيل آلة إيطالية ذات أربعة حارات. أراد العميل معدات تقترب من جودة البناء الأوروبية دون شراء سعة أكبر مما تتطلبه خطة الإنتاج الخاصة به.
يقوم YM80 بملء كبسولات الألومنيوم المتوافقة مع نسبريسو لمدة ست ساعات تقريبًا يوميًا. رافق فنيو AFPAK العميل لمدة يومين متتاليين من اختبار الإنتاج أثناء التشغيل.
السلامة والبناء
مصممة لإنتاج الغذاء المهنية.
بناء الاتصال الغذائي
تستخدم الأجزاء الملامسة للمنتج الفولاذ المقاوم للصدأ SUS304، مع توفر SUS316 كترقية.
حراسة متشابكة
أبواب الأمان متشابكة بحيث تتوقف الماكينة عند فتح باب محمي.
حماية الإنتاج
التوقف في حالات الطوارئ، والكوب المفقود، والفيلم المفقود، والمواد المنخفضة، وضغط الهواء المنخفض، والحماية من الحمل الزائد تدعم التشغيل الأكثر أمانًا.
تتوفر سلسلة YM بشهادة CE وهي مصممة لتتوافق مع المتطلبات الكهربائية الأوروبية المعمول بها. تم تأكيد نطاق الشهادة النهائي لكل طلب.
البيانات الفنية
مواصفات سلسلة YM
| عنصر | YM80 | YM120 | YM180 | YM240 |
|---|---|---|---|---|
| حالة | متاح | متاح | متاح عن طريق تأكيد المشروع | نموذج مخصص مخطط له |
| الممرات | 1 | 2 | 3 | 4 |
| إخراج | 60-80 كبسولة/دقيقة | 120-160 كبسولة/دقيقة | 180-240 كبسولة/دقيقة | 240-320 كبسولة/دقيقة مخطط لها |
| الجرعة القياسية | 5-6 جرام | 5-6 جرام | خاص بالمشروع | خاص بالمشروع |
| دقة | ±0.1-0.2g | ±0.1-0.2g | ±0.2 جرام | خاص بالمشروع |
| أبعاد | تقريبا. 1400 × 1500 × 2400 ملم | تقريبا. 1600 × 1700 × 2400 ملم | تقريبا. 1700 × 1700 × 2400 ملم | تقريبا. 1700 × 1700 × 2400 ملم |
| وزن | تقريبا. 2200 كجم | تقريبا. 2400 كجم | ليتم تأكيدها | تقريبا. 3000 كجم |
| قوة العمل | تقريبًا. 3.5-5.5 كيلو واط | تقريبًا. 3.5-5.5 كيلو واط | تقريبا. 5 كيلو واط | تقريبا. 6 كيلو واط |
| مصدر طاقة | 3 × 380 فولت، معيار 50 هرتز؛ قابل للتخصيص | |||
| النيتروجين | 5-10 نيوتن متر مكعب/ساعة مدرجة للتكوينات الحالية؛ تأكيد حسب المشروع | تقريبا. 800 لتر/دقيقة | تقريبا. 800 لتر/دقيقة مخطط لها | |
| الهواء المضغوط | تأكيد التكوين النهائي للمشروع | تقريبا. 300 لتر/دقيقة | تقريبا. 300 لتر/دقيقة مخطط لها | |
| ضجيج | تقريبًا. 60-80 ديسيبل، حسب السرعة والتكوين والبيئة | |||
جميع المواصفات هي قيم مرجعية للمعدات المخصصة. يتم تأكيد المعلمات النهائية والمرافق وتوافق الكبسولة والمخرجات بعد اختبار العينة والمراجعة الهندسية.
التسليم والدعم
من عينات الكبسولة إلى الإنتاج المستقر.
التأكيد الهندسي
تقوم AFPAK بمراجعة رسومات الكبسولة والعينات وخصائص القهوة وفيلم الغطاء والإخراج والمرافق ومتطلبات مراقبة الجودة الاختيارية.
اختبار المصنع
تخضع الآلة لمراحل اختبار متعددة، بما في ذلك أكثر من خمسة أيام من اختبار ما قبل الشحن وفقًا لعملية عرض الأسعار.
التثبيت والتدريب
التدريب متاح في مصنع AFPAK أو في موقع العميل بموجب شروط الخدمة المتفق عليها.
مهلة مرجعية 120-180 يومًا
يبدأ وقت التسليم النهائي بعد الإيداع واستلام العينة والتأكيد الفني.
ضمان عالمي لمدة عامين
يتضمن ضمانًا لمدة عامين ودعم صيانة مدى الحياة بموجب اتفاقية البيع النهائية.
هدف الاستجابة على مدار 24 ساعة
يتم التعامل مع الأسئلة من خلال البريد الإلكتروني أو الاتصالات الصوتية أو المرئية، مع توفر الدعم في الموقع بالاتفاق.
الأسئلة المتداولة
قبل أن تختار تكوين YM
لماذا تستخدم سلسلة YM الكاميرات بدلاً من الأسطوانات الهوائية للحركات الرئيسية؟
يقوم نظام الكامة المركزية بمزامنة الحركات الرأسية لمحطات إسقاط الأكواب والتعبئة وتنظيف الحواف وقطع الأفلام والختم ميكانيكيًا. يتم الاحتفاظ بالأسطوانات الهوائية بشكل أساسي كأجهزة سحب وقائية عندما لا يحتوي موضع القالب على كبسولة.
هل يمكن للآلة أن تعمل 24 ساعة يوميا؟
تم تصميم منصة YM للإنتاج المستمر ويمكن أن تعمل لجداول زمنية مدتها 24 ساعة عند تشغيلها بشكل صحيح، وتزويدها بالمرافق والمواد المناسبة، وصيانتها وفقًا لدليل التشغيل.
ما هي تنسيقات الكبسولة التي يمكن أن تنتجها؟
يمكن تخصيص المنصة للكبسولات البلاستيكية والألومنيوم والقابلة للتحلل المتوافقة مع نسبريسو، وK-Cup، وDolce Gusto، وLavazza Blue، وLavazza A Modo Mio، وغيرها من التنسيقات. يتطلب كل تنسيق الأدوات الصحيحة والتأكيد الهندسي.
كم من الوقت يستغرق تغيير شكل الكبسولة؟
يستغرق التغيير النموذجي للأدوات حوالي 30 دقيقة للمشغلين المدربين. قد تحتاج أجزاء الاتصال الخاصة بالتنسيق، مثل قلوب القالب، وفوهات التعبئة، والقواطع، ورؤوس الختم، ورؤوس الشفط، والمجلات، إلى الاستبدال.
كيف يتم حماية نضارة القهوة؟
يمكن لأكثر من 20 نقطة نيتروجين أن تغسل الكبسولات الفارغة مسبقًا، وتحمي القهوة بعد ملئها، وتحافظ على الجو قبل إغلاقها. حققت الفحوصات الداخلية أقل من 1% من الأكسجين المتبقي عند حوالي 50 دورة/دقيقة باستخدام كبسولات متوافقة مع نسبريسو؛ النتائج النهائية تعتمد على المشروع.
هل الوزن عبر الإنترنت يقلل من سرعة الإنتاج؟
نعم. يتطلب وزن كل كبسولة وقت استجابة المستشعر. المخرجات المرجعية هي حوالي 45 كبسولة/دقيقة لـ YM80، وحوالي 100 كبسولة/دقيقة إجمالية لـ YM120، و200-240 كبسولة/دقيقة مخطط لها لـ YM240.
كم مرة يحتاج نظام الكامة إلى التشحيم؟
يوصى عادةً بتزييت الشحوم مرة واحدة كل ثلاثة أشهر تقريبًا. يمكن أن تستغرق عملية الصيانة الروتينية حوالي 30 دقيقة، اعتمادًا على الظروف والعمل المنجز.
هل YM240 قيد الإنتاج بالفعل؟
رقم YM240 هو حاليًا تكوين مخصص مخطط له بأربعة حارات. الناتج المستهدف هو 240-320 كبسولة/دقيقة، ولكن سيتم تأكيد المواصفات النهائية أثناء الهندسة والتحقق من الصحة.
بناء خطة الإنتاج الخاصة بك
أخبرنا بالكبسولة الخاصة بك، والمخرجات، ومتطلبات الجودة.
سوف توصي AFPAK بنموذج YM المناسب، والأدوات، ونظام النيتروجين، وخيارات الفحص، وحل الكرتون النهائي.
